Антенны рупорные четырехгребневые

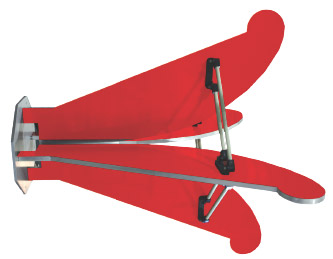

Рупорная антенна 3164-01
Описание 3164-01
Рупорная антенна 3164-01 (100 МГц – 1 ГГц) способна проводить одновременное измерение сразу двух поляризованных ортогональных полей.
Это означает, что антенну ETS-Lindgren 3164-01 возможно использовать (независимо от ориентации) для определения диаграмм направленности.
Особенности 3164-01
• Частота минимальная – 100 МГц.
• Частота максимальная – 1 ГГц.
• Импеданс – 50 Ом.
• КСВ имеет соотношение 3:1 max.
• Тип - N (F).
• Длина антенны – 174 см.
• Вес антенны – 69 кг.
Характеристики 3164-01
См. характеристики антенны 3164-01
Рупорная антенна 3164-05
Описание 3164-05
Рупорная антенна 3164-05 (2 ГГц – 18 ГГц) позволяет проводить одновременное измерение 2-х поляризованных ортогональных полей.
Антенна ETS-Lindgren 3164-05 используется для определения диаграмм направленности независимо от антенной ориентации.
Особенности 3164-05
• Частота минимальная – 2 ГГц.
• Частота максимальная – 18 ГГц.
• Соединение - SMA Female.
• Импеданс – 50 Ом.
• Максимальная мощность – 25 Вт.
• Двойная линейная поляризация.
• Длина/ширина антенны – 18,4/17,1 см.
• Вес антенны – 0,71 кг.
Характеристики 3164-05
См. характеристики антенны 3164-05
Рупорная антенна 3164-06
Описание 3164-06
Рупорная антенна 3164-06 (300 МГц – 6 ГГц) является одной из самой компактной антенной в своем классе.
Создавать круговую и линейную поляризацию антенне ETS-Lindgren 3164-06 позволяют специально ортогонально размещенные два входных канала.
Особенности 3164-06
• Частота минимальная – 300 МГц.
• Частота максимальная – 6 ГГц.
• Соединение - SMA Female (2).
• Максимальная мощность – 50 Вт.
• Импеданс – 50 Ом.
• Длина/ширина антенны – 51,4/50 см.
• Вес антенны – 9,3 кг.
Характеристики 3164-06
См. характеристики антенны 3164-06

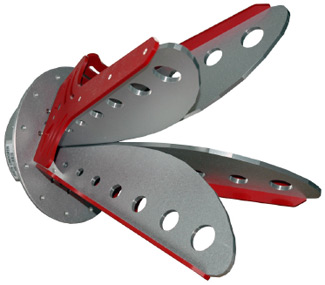

Рупорная антенна 3164-08
Описание 3164-08
Рупорная антенна 3164-08 (700 МГц – 10 ГГц) идеально подходит для измерений и WiMax.
Компактная конструкция антенны ETS-Lindgren 3164-08 позволяет ее легко переносить и использовать на штативе.
Особенности 3164-08
• Частота минимальная – 700 МГц.
• Частота максимальная – 10 ГГц.
• Соединение - SMA Female (2).
• Импеданс – 50 Ом.
• Ширина антенны – 36,07 см.
• Вес антенны – 5,1 кг.
Характеристики 3164-05
См. характеристики антенны 3164-08
Другие модели 4-х гребневых рупорных антенн с открытым излучателем
• характеристики антенны 3164-10
• характеристики антенны 3164-11
