Рупорная антенна 3164-08 (700 МГц – 10 ГГц)
Преимущества антенны EMCO 3164-08
Широкий диапазон частот: 700 МГц – 10 ГГц.
Антенна EMCO 3164-08 от ETS-Lindgren
является уникальной 4-х гребневой рупорной
с открытым излучателем моделью.
Антенна 3164-08 с улучшенными характеристиками КСВ и
отличным усилением заменила бывшие модели 3164-04 и 3164-07.
Основные характеристики
• Диапазон: 700 МГц – 10 ГГц.
• Поляризация (гибридная): линейная, круговая.
• Компактная конструкция.
• Низкий КСВ.
• Монтажный фланец штатива для антенны.
• Возможен монтаж (есть пластина) на стене.
• Есть защита при монтаже на стену.
• Высокое усиление по всему рабочему диапазону.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3164-08
Антенна 3164-08 с открытым излучателем обладает уникальным внешним видом и высокой производительностью.
Как и рупорные 4-х гребневые антенны из серии 3164 (модель 3164-01, модель 3164-05, модель 3164-06, модель 3164-10, модель 3164-11), антенна 3164-08 отличается великолепным усилением и низким КСВ.
За счет своих отменных характеристик (КСВ, коэффициент усиления антенны) антенна 3164-08 полностью заменила выпускаемые ETS-Lindgren ранее модели 3164-04 и 3164-07.
Особенности антенны EMCO 3164-08
Модель антенны EMCO 3164-08 может рассматриваться как сразу две 2-х гребневые рупорные антенны, расположенные ортогонально друг относительно друга.
Самый высокий коэффициент усиления у модели 3164-08 создается на частоте 5,8 ГГц.
Данная антенна 3164-08 подходит идеально для тестирования WiMAX.
Специальные дополнительные приложения позволяют применять антенну EMCO 3164-08 для тестирования беспроводных устройств (на частотах 3 – 10 ГГц), а также для тестирования на низких частотах (700 МГц – 3 ГГц) PCS, GSM, Wi-Fi и др.
Уникальная конструкция модели 3164-08 делает возможным размещать антенну на штативе или на стене. Дополнительно можно заказать приспособление для монтажа антенны на стену, которое обеспечит целостную защиту экранирования в камере.
Антенна EMCO 3164-08 калибруется в аккредитованной лаборатории ETS-Lindgren (согласно ANSI C63.5, расстояние 10м).
Конфигурация антенны 3164-08
Стандартная конфигурация
• Антенна 3164-08 (вкл. присоединительный фланец).
• Калибровка индивидуальная (10м, ANSI C63.5-1988).
• Руководство (вкл. антенный фактор, сертификат соответствия).
Опции
• Приспособление для монтажа антенны на стене.
Характеристики модели 3164-08
Характеристики электрические
• Частота мин.: 700 МГц.
• Частота макс.: 10 ГГц.
• Мощность на вх.: 300 Вт (700 МГц), 100 Вт (10 ГГц).
• Развязка кросс-поляризации: больше 20 дБ.
• Направленный тип.
• Двойная поляризация.
• Сопротивление (номинал.): 50 Ом.
Характеристики физические
• Высота: 36,07 см.
• Ширина модели: 36,07 см.
• Глубина: 36,58 см.
• Масса: 5,1 кг.
Технические диаграммы модели 3164-08

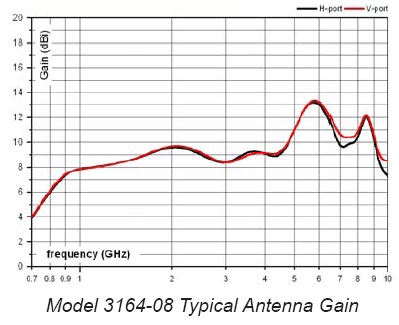

3164-08 Open Boundary Quad-Ridged Horn Gain

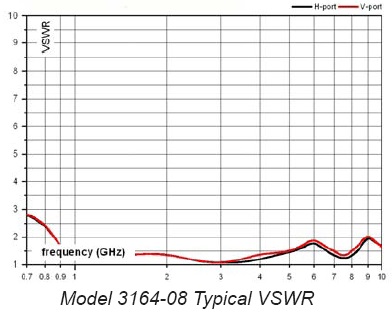

3164-08 Open Boundary Quad-Ridged Horn VSWR

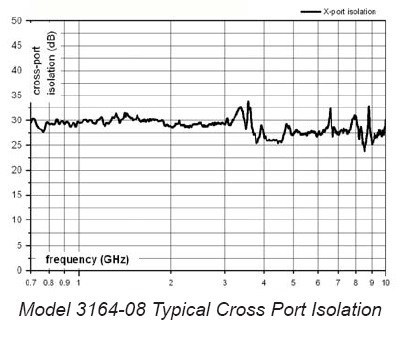

3164-08 Open Boundary Quad-Ridged Horn Typical Cross Port Isolation

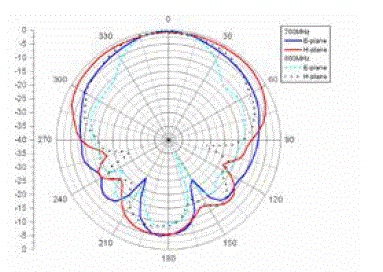

3164-08 Open Boundary Quad-Ridged Horn Typical 700 MHz to 800 MHz

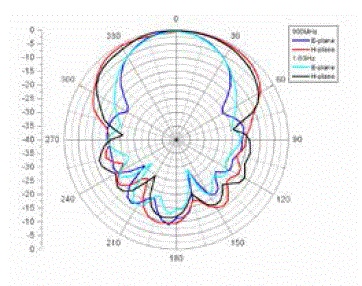

3164-08 Open Boundary Quad-Ridged Horn Typical 900 MHz to 1.0 GHz

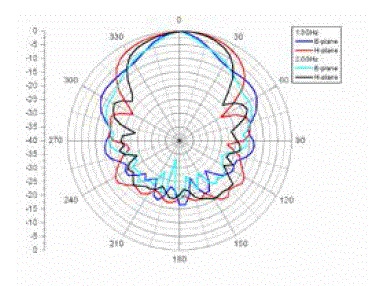

3164-08 Open Boundary Quad-Ridged Horn Typical 1.5 GHz to 2.0 GHz

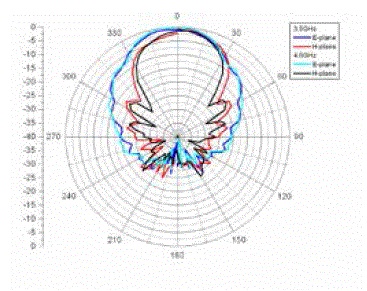

3164-08 Open Boundary Quad-Ridged Horn Typical 3.5 GHz to 4.0 GHz

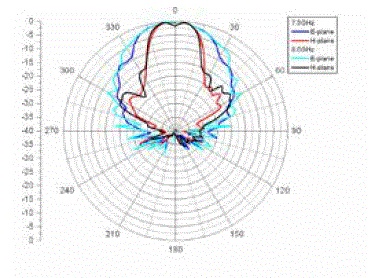

3164-08 Open Boundary Quad-Ridged Horn Typical 7.5 GHz to 8.0 GHz

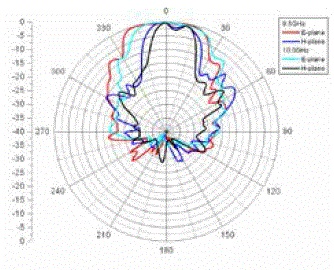

3164-08 Open Boundary Quad-Ridged Horn Typical 9.5 GHz to 10 GHz
