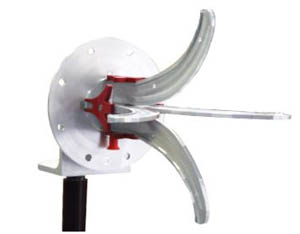

Рупорная антенна 3164-11 (1 ГГц – 18 ГГц)

антенна 3164-11

Преимущества антенны EMCO 3164-11


Широкий диапазон частот: 1 ГГц – 18 ГГц.

Современная антенна 3164-11 представляет собой

4-х гребневый рупор с открытым излучателем из серии 3164 антенн ETS-Lindgren.

Открытая конструкция без боковых пластин делает антенну EMCO 3164-11

уникальной по производительности и дизайну.


Основные характеристики антенны 3164-11


• Частоты: 1 – 18 ГГц.

• Равномерное усиление на верхних частотах (80% диапазона).

• Двойная линейная поляризация.

• Гибкий монтаж (кронштейн для штатива, крепеж для стены).

• Индивидуальная калибровка.

• Компактная открытая конструкция.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны EMCO 3164-11


Антенна EMCO 3164-11, имеющая излучатель открытого типа, является последней моделью из серии четырехгребневых антенн ETS-Lindgren.

Отсутствие боковых пластин в конструкции антенны 3164-11 делает ее уникальной по дизайну, а также в эффективности работы, на которую положительно сказывается уменьшенный вес и широкий воспринимаемый диапазон.


Особенности антенны 3164-11

Диапазон частот

Рабочий диапазон антенны 3164-11 составляет 1-18 ГГц, это делает ее идеальной ЭМС антенной для измерений излучения более 1 ГГц, а также для других необходимых измерений.

Равномерное усиление

Как и другие 4-х гребневые рупорные антенны ETS-Lindgren (3164-01 EMCO, 3164-05 EMCO, 3164-06 EMCO, 3164-08 EMCO, 3164-10 EMCO), антенна 3164-11 обладает отличным равномерным усилением, изменяющимся не больше, чем на 2 дБ в верхней части рабочего диапазона (80% от всего диапазона).

Двойная линейная поляризация

Рупорная антенна 3164-11 имеет линейную двойную поляризацию.

Гребни антенны, расположенные ортогонально, позволяют измерять две составляющие поля, без какого-либо вращения.

Изоляция между портами антенны лучше, чем 25 дБ (по всему диапазону частот).

Компактная конструкция

Антенна 3164-11 с двойной поляризацией по сравнению с одно-поляризованными гребневыми антеннами имеет меньшие размеры и вес, не уступая им при этом в производительности.

Гибкий монтаж

Антенна EMCO 3164-11 отличается достаточно гибким монтажом.

Конструкция антенны 3164-11 предусматривает монтажный кронштейн, который позволяет устанавливать антенну на любой штатив для антенн или антенную мачту, которые имеют стандартные крепления (? 20 резьба).

В дополнение к этому кронштейну модель 3164-11 оснащена крепежным фланцем, который позволяет устанавливать рупорную антенну на экран безэховой камеры или иного помещения.

Калибровка

Данная антенна проходит индивидуальную калибровку в спецлаборатории ETS-Lindgren по стандарту SAE ARP 958 на 3-х м.


Конфигурация антенны EMCO 3164-11

Стандартная комплектация

• Антенна EMCO 3164-11 в сборе.

• Крепежное приспособление (резьба ? 20).

• Калибровка индивидуальная (3м, ст. SAE ARP 958).

• Техническое руководство, сертификат калибровки, параметры усиления и КПД.

Разные опции (на заказ)

Штатив 4-TR .

Штатив 7-TR .


Характеристики модели 3164-11

Электрические параметры

• Миним. частота: 1 ГГц.

• Максим. частота: 18 ГГц.

• Максим. мощность (постоянная): 20 Вт.

• Пик. мощность: 40 Вт.

• КСВН: максим. – 3.25:1, ср. - <2:1.

• Поляризация антенны: линейная, двойная.

• Тип: направленный.

• Разъем: SMA-тип (Female).

• Импеданс: 50 Ом.

Физические параметры

• Высота: 17,6 см.

• Ширина модели: 17,6 см.

• Общая длина: 19 см + 8,7 см (кронштейн монтажный).

• Масса: 1,0 кг.


Технические диаграммы EMCO 3164-11

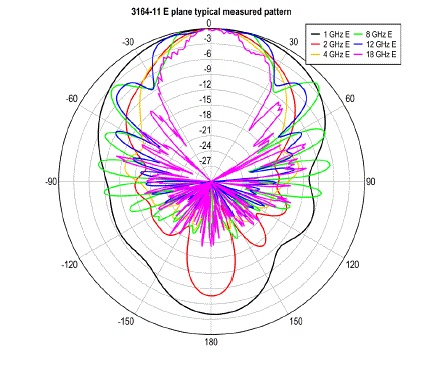

3164-11 Open Boundary Quad-ridged Horn Typical E Plane

antenna 3164-11 TypicalEPlane

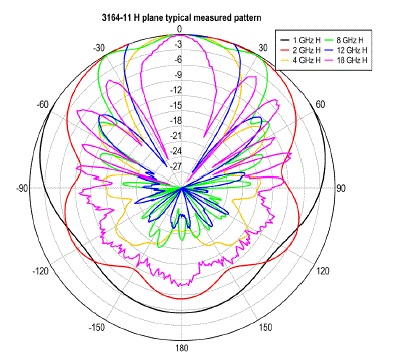

3164-11 Open Boundary Quad-ridged Horn Typical H Plane

antenna 3164-11 TypicalHPlane

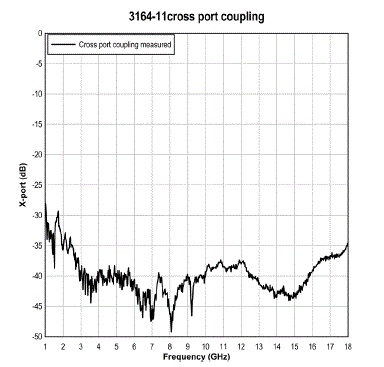

3164-11 Open Boundary Quad-ridged Horn Typical Cross Port Coupling

antenna 3164-11 CrossPort

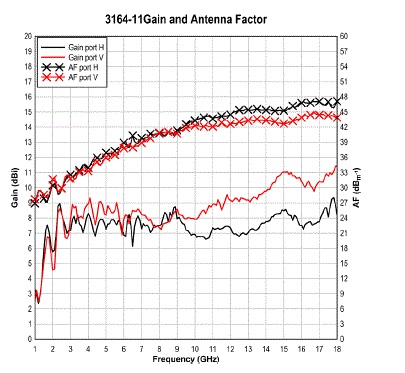

3164-11 Open Boundary Quad-ridged Horn Typical Antenna Factors and Gain

antenna 3164-11 Gain

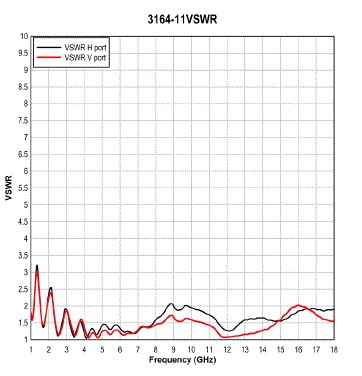

3164-11 Open Boundary Quad-ridged Horn Typical VSWR

antenna 3164-11 TypicalVSWR

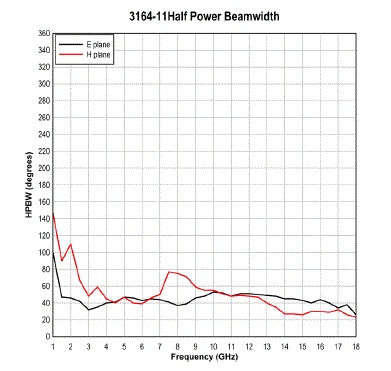

3164-11 Open Boundary Quad-ridged Horn Typical Half Power Beamwidth

antenna 3164-11 HalfPower
