Пирамидальные рупорные антенны 3160 (960 МГц – 40 ГГц)
Особенности антенн EMCO 3160
• Диапазон серии EMCO 3160: 960 МГц – 40 ГГц.
• Стандартный коэффициент усиления.
• Низкий КСВН.
• Мульти-октавные полосы.
• В комплекте есть волновод и крепление.
• Повышенная мощность рассеивания.
• Оптимальная ширина луча.
• Гибкая система крепления антенны.
• Индивидуальная калибровка.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание рупорных пирамидальных антенн 3160
Пирамидальные рупорные антенна EMCO 3160 охватывают мульти-октавные полосы пропускания практически от 1 до 40 ГГц.
Все модели этой серии антенн имеют линейную поляризацию, средний коэффициент усиления (оптимальный для равных составляющих по мощности (вертикальная и горизонтальная плоскости), низкий КСВ.
КПД антенны (или Фактор антенны) постоянен по всему частотному рабочему диапазону.
Отклонения показателей усиления находятся в пределах +/- 0,5 дБ.
Согласно ANSI C63.4 рекомендуется использовать стандартное усиление для рупорных антенн и взять его как эталонное при частотах выше 1 ГГц.
Антенна 3160 со стандартным усилением и постоянным КПД по всему диапазону исключает поиски диаграмм для вычисленных измерений.
При частоте свыше 1 ГГц антенны серии 3160 могут быть использованы в качестве эталона, согласно ANSI C63.4.
Для увеличения мощности в коаксиальном канале до 550 Вт (модели антенн 3160-01, 3160-02, 3160-03) снимается съемный канал и крепится к усилителю волновода.
Комплектация (стандартная) антенн серии 3160
• Рупор антенны в сборе (коаксиальный канал, волновод, монтажный кронштейн).
• Кронштейн монтажный (1/4 " x 20 резьба).
• Руководство по антенне серии 3160.
Характеристики антенн серии 3160
Общие электрические характеристики
• Частота максимум: 40 ГГц.
• Частота минимум: 960 МГц.
• Поляризация моделей: линейная.
• Тип моделей: направленный.
Сравнение электрических характеристик моделей серии 3160
| Модель антенны | Частота | E-плоскость | H-плоскость | Макс. постоянная мощность | Фактор антенны (КПД) | Усиление | Напряженность поля |
| 3160-01 | 0.96 - 1.46 ГГц | 26° | 27° | 550 Вт | 15.4 дБ (1/м) | 16.5 dBi | 700 В/м |
| 3160-02 | 1.12 - 1.70 ГГц | 26° | 26° | 550 Вт | 16.9 дБ (1/м) | 16.3 dBi | 700 В/м |
| 3160-03 | 1.70 - 2.60 ГГц | 27° | 27° | 550 Вт | 20.6 дБ (1/м) | 16.3 dBi | 650 В/м |
| 3160-04 | 2.60 - 3.95 ГГц | 26° | 27° | 250 Вт | 23.7 дБ (1/м) | 16.7 dBi | 500 В/м |
| 3160-05 | 3.95 - 5.85 ГГц | 26° | 27° | 250 Вт | 27.3 дБ (1/м) | 16.7 dBi | 500 В/м |
| 3160-06 | 5.85 - 8.20 ГГц | 24° | 25° | 250 Вт | 29.9 дБ (1/м) | 17.1 dBi | 500 В/м |
| 3160-07 | 8.20 - 12.40 ГГц | 26° | 26° | 250 Вт | 33.5 дБ (1/м) | 16.9 dBi | 500 В/м |
| 3160-08 | 12.40 - 18.00 ГГц | 26° | 27° | 200 Вт | 37.1 дБ (1/м) | 16.7 dBi | 435 В/м |
| 3160-09 | 18.00 - 26.50 ГГц | 27° | 27° | 50 Вт | 40.3 дБ (1/м) | 16.8 dBi | 220 В/м |
| 3160-10 | 26.50 - 40.00 ГГц | 27° | 27° | 10 Вт | 43.5 дБ (1/м) | 17.0 dBi | 100 В/м |
Сравнение физических характеристик моделей антенн серии 3160
| Модель антенны | Тип разъема | Волновод № | Вес антенны | Ширина модели | Глубина модели | Высота модели |
| 3160-01 | N-female | WR - 770 | 25.00 кг | 63.22 см | 103.25 см | 47.50 см |
| 3160-02 | N-female | WR - 650 | 10.00 кг | 53.44 см | 88.29 см | 40.18 см |
| 3160-03 | N-female | WR - 430 | 4.55 кг | 34.65 см | 64.14 см | 26.65 см |
| 3160-04 | N-female | WR - 284 | 2.27 кг | 24.13 см | 55.25 см | 18.14 см |
| 3160-05 | N-female | WR - 187 | 1.62 кг | 16.33 см | 29.90 см | 12.24 см |
| 3160-06 | N-female | WR - 137 | 0.80 кг | 12.24 см | 29.90 см | 9.04 см |
| 3160-07 | N-female | WR - 90 | 0.43 кг | 8.06 см | 22.63 см | 6.26 см |
| 3160-08 | N-female | WR - 62 | 0,28 кг | 5.54 см | 14.00 см | 4.27 см |
| 3160-09 | N-female | WR - 42 | 0.11 кг | 3.84 см | 10.49 см | 2.95 см |
| 3160-10 | N-female | WR - 28 | 0,06 кг | 52.76 см | 8.69 см | 2.15 см |
Технические диаграммы антенны серии 3160

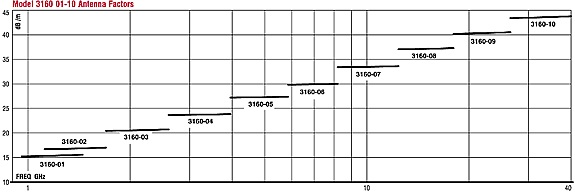

3160 Pyramidal Standard Gain Antenna Antenna Factor

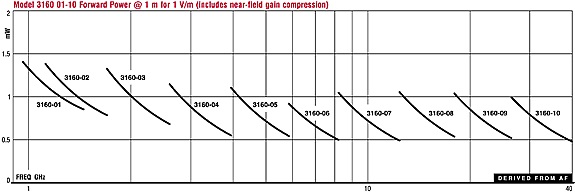

3160 Pyramidal Standard Gain Antenna Forward Power @ 1m

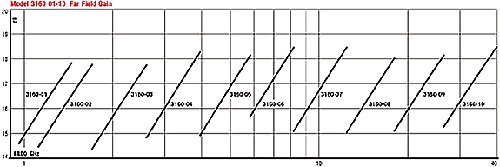

3160 Pyramidal Standard Gain Antenna Gain

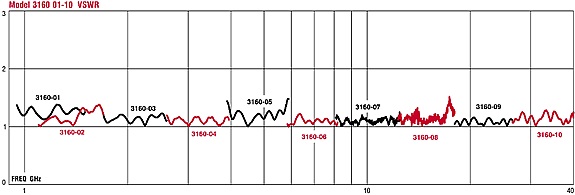

3160 Pyramidal Standard Gain Antenna VSWR
См. рупорные антенны ETS-Lindgren
• Двухгребневые рупорные антенны
• Четырехгребневые рупорные антенны
