Конические рупорные антенны 3163 (4 – 26,5 ГГц)
Краткие характеристики антенн 3163
• Диапазон от 4,0 до 26,5 ГГц.
• Коническая форма антенн.
• Низкий КСВН.
• Высокий коэффициент усиления.
• Производство: ETS-Lindgren.

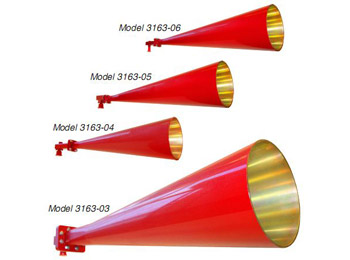

Описание антенн 3163-03, 3163-04, 3163-05, 3163-06
Особенности антенн 3163
Рупорные антенны 3163 производства ETS-Lindgren отличают низким показателем
КСВН, высоким коэффициентом усиления (> 16 дБ) и конусообразной формой.
Антенны 3163 имеют предназначение облучателей для безэховых конусовидных камер.
Конические рупорные антенны серии 3163 имеют различные размеры и характеристики,
которые подразделяют их на разные модели: 3163-03, 3163-04, 3163-05, 3163-06.
По всему своему рабочему диапазону антенны имеют низкий КСВН и улучшенные
уровни отражения при использовании их в безэховой зоне камер.
Антенны ETS-Lindgren серии 3163 для большей эффективности могут устанавливаться
в безэховые камеры, непосредственно в зону подачи, в прикрепленном виде
или на антенном штативе.
Цена по запросу, e-mail: info@ems-kamera.ru
Диапазон частот антенн 3163
Серия антенн 3163 предлагает 4 модели (4 – 26,5 ГГц):
• C-диапазон у модели 3163-03 (4 - 8 ГГц).
• X-диапазон у модели 3163-04 (8 - 12 ГГц).
• Ku-диапазон у модели 3163-05 (12 - 18 ГГц).
• K-диапазон у модели 3163-06 (18 - 26,5 ГГц).
Коническая форма антенн
Специальная коническая форма антенн серии 3163 ETS-Lindgren делает их идеальными для работы в конусообразных камерах.
Антенны могут устанавливаться крепиться разными способами, в том числе на антенные мачты, к поворотным позиционным столам.
Расширяющиеся углы антенн 3163 помогают выполнять в камерах позиционирование для эффективного облучения QZ – безэховой зоны.
Коэффициент усиления и КСВН антенн 3163
Антенны 3163 обладают высоким коэффициентом усиления (КУ) и низким КСВН:
• КУ модели 3163-03 от 16 дБ;
• КУ моделей 3163-04, 3163-05, 3163-06 от 16,5 до 25 Дб.
КСВН антенн серии 3163 по краям не превышает 3,2:1, а основное значение КСВН составляет менее 1,5:1.
Стандартная конфигурация антенн 3163
• Антенна.
• Крепление для антенного штатива.
• Коаксиальный кабель для волноводного адаптера.
• Индивидуальная (3м/ANSI C63.5) калибровка.
• Руководство.
Характеристики антенны модели 3163-03
• Диапазон: 4 – 8 ГГц.
• КСВН: 1,5:1 (макс. 3,2:1).
• Мощность (макс. непрерывная): 250 Вт.
• Импеданс: 50 Ом.
• Диаграмма 3163-03: направленная.
• Поляризация 3163-03: линейная.
• Разъем: N-тип (мама).
• Диаметр апертуры: 17,8 см.
• Длина (без крепления): 60 см.
• Вес: 1,8 кг.
Характеристики антенны модели 3163-04
• Диапазон: 8 – 12 ГГц.
• КСВН: 1,5:1 (макс. 2,5:1).
• Мощность (макс. непрерывная): 250 Вт.
• Импеданс: 50 Ом.
• Диаграмма 3163-04: направленная.
• Поляризация 3163-04: линейная.
• Разъем: N-тип (мама).
• Диаметр апертуры: 10,2 см.
• Длина (без крепления): 37 см.
• Вес: 0,5 кг.
Характеристики антенны модели 3163-05
• Диапазон: 12 – 18 ГГц.
• КСВН: 1,25:1 (макс. 2:1).
• Мощность (макс. непрерывная): 200 Вт.
• Импеданс: 50 Ом.
• Диаграмма 3163-05: направленная.
• Поляризация 3163-05: линейная.
• Разъем: N-тип (мама).
• Диаметр апертуры: 10,2 см.
• Длина (без крепления): 39 см.
• Вес: 0,6 кг.
Характеристики антенны модели 3163-06
• Диапазон: 18 – 26,5 ГГц.
• КСВН: 1,25:1 (макс. 2:1).
• Мощность (макс. непрерывная): 50 Вт.
• Импеданс: 50 Ом.
• Диаграмма 3163-06: направленная.
• Поляризация 3163-06: линейная.
• Разъем: SMA (мама).
• Диаметр апертуры: 10,2 см.
• Длина (без крепления): 38 см.
• Вес: 0,5 кг.

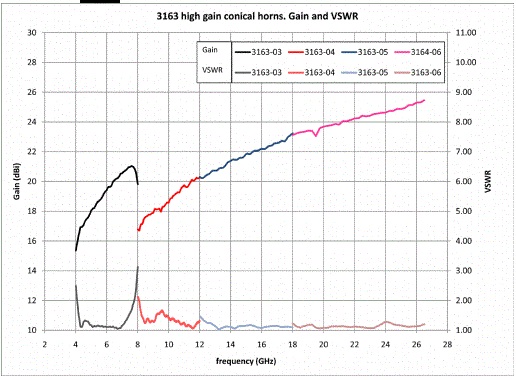

Технические диаграммы антенн серии 3163
3163 High Gain Conical Horn Antennas Gain/VSWR Typical Performance
