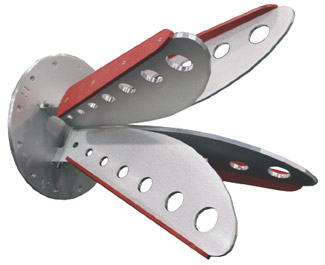

Рупорная антенна 3164-10 (400 МГц – 10 ГГц)
Преимущества антенны EMCO 3164-10
Широкий диапазон частот: 400 МГц – 10 ГГц.
Модель 3164-10 (четырехгребневый рупор) имеет уникальную
конструкцию с открытым излучателем, обладает отличной производительностью,
превосходным коэффициентом усиления и низким КСВ.
Антенна EMCO 3164-10 идеальна для измерений беспроводных устройств (OTA).
Основные характеристики 3164-10
• Частотный диапазон: 400 МГц – 10 ГГц.
• Превосходное усиление по всему диапазону.
• Антенна с двойной поляризацией.
• Компактная уникальная конструкция.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны EMCO 3164-10
Конструкция антенны EMCO 3164-10 (как и у моделей EMCO-3164-01, EMCO-3164-05, EMCO-3164-06, EMCO-3164-08, EMCO-3164-11) выполнена с открытым излучателем, что делает ее уникальной по производительности, так по внешнему виду.
Модель 3164-10 от ETS-Lindgren обладает низким КСВ и отличным усилением, она создана для измерений беспроводных устройств (OTA).
По конструкции EMCO 3164-10 можно сравнить с двумя ортогонально расположенными друг к другу 2-х гребневыми антеннами, обеспечивающие измерений сразу два компонента излучающего электрического поля.
Особенности антенны 3164-10
Частотный диапазон
В частотном диапазоне 400 МГЦ – 10 ГГц антенна 3164-10 способна охватывать все беспроводные полосы, предназначенные для сотовых телефонов, WiMAX, Wi-Fi, GPS.
Дополнительные приложения позволяют осуществлять беспроводное тестирование UWB на частотах 3–10 ГГц, а также PCS, WiMAX, GSM, Wi-Fi и др. на частотах 400 МГц – 3 ГГц.
Превосходное усиление
Антенна 3164-10 имеет превосходные характеристики по усилению на всем диапазоне воспроизводимых частот.
Двойная линейная поляризация
Конструкция рупорной антенны модели 3164-10 позволяет генерировать сигналы с двойной линейной поляризацией.
Дополнительная опция позволяет генерировать сигналы с круговой поляризацией.
Легкая компактная конструкция
Антенна 3164-10 имеет легкую и компактную конструкцию, что делает ее идеальной для крепления как на штативе для антенн, так и на стене.
Конфигурация антенны (стандартная)
• Антенна модели 3164-10, крепление для штатива, крепежный фланец.
• Индивидуальна калибровка модели (3м, ANSI C63.5). Параметры: фактический КПД антенны, усиление, сертификат соответствия и калибровки.
• Руководство.
Характеристики антенны EMCO 3164-10
Электрические параметры
• Частота мин.: 400 МГц.
• Частота макс.: 10 ГГц.
• Поляризация модели: линейная двойная.
• Тип: направленный.
• КСВН: макс. 5:1, средн. 1.75:1.
• Импеданс модели: 50 Ом.
• Мощность постоянная макс.: 100 Вт (400 МГц), 20 Вт (10 ГГц).
• Тип разъемов: SMA Female (2).
Физические параметры
• Длина: 36,58 см.
• Высота: 36,07 см.
• Ширина апертуры: 36,07 см.
Технические диаграммы антенны 3164-10

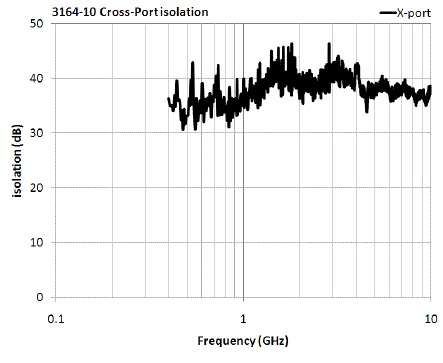

3164-10 Open Boundary Quad-Ridged Horn Cross Port Isolation Typical Performance

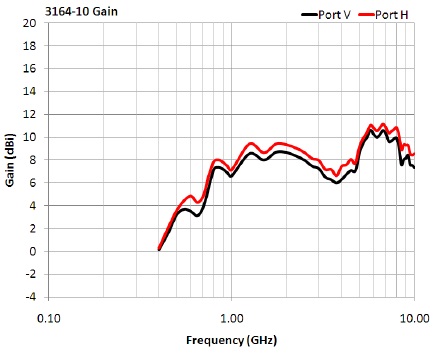

3164-10 Open Boundary Quad-Ridged Horn Gain Typical Performance

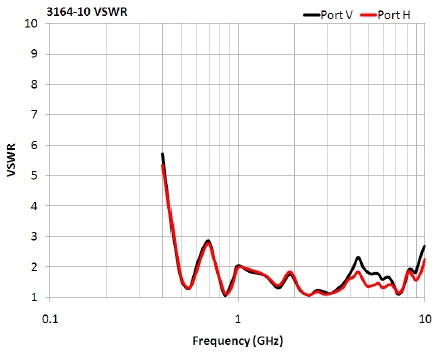

3164-10 Open Boundary Quad-Ridged Horn VSWR Typical Performance
