Рупорная антенна 3164-01 (100 МГц – 1 ГГц)

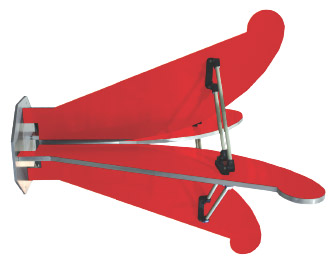

антенна 3164-01


Особенности антенны EMCO 3164-01


Широкий частотный диапазон.


Рупорная модель антенны 3164-01 ETS-Lindgren

представляет собой антенну четырех гребневую

с открытым излучателем.


Основные характеристики


• Диапазон частоты: 100 МГц – 1 ГГц.

• Отличные показатели по усилению.

• Поляризация линейная двойная.

• Изоляция кросс-порта лучше чем 25 дБ.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны EMCO 3164-01


Рупорная 4-х гребневая антенна с открытым излучателем EMCO 3164-01 позволяет инженерам выполнять измерения в диапазоне 100 МГц до 1 ГГц.

С помощью антенны 3164-01 возможно одновременное измерение двухполяризованных ортогональных полей, независимо от ориентации антенны при тестировании.


Преимущество антенны 3164-01

Диапазон частот

Антенна рупорная 3164-01 является самой габаритной из всех моделей EMCO серии 3164.

Для уменьшения веса и улучшения производительности, модель EMCO 3164-01 была разработана без закрытой полости.

Эта антенна EMCO с открытым излучателем также может устанавливаться внутри камер.

Отличное усиление

Как и другие модели рупорных антенн из серии 3164 (3164-11, 3164-10, 3164-08, 3164-06, 3164-05), модель 3164-01 имеет большой прирост усиления для верхних частот, составляющих 2/3 всего диапазона.

Усиление на верхних частотах изменяется обычно на 2 дБ.

Двойная линейная поляризация

Рупорная антенна с открытым излучателем ETS-Lindgren модели 3164-01 имеет два набора ортогональных гребней, питающихся через коаксиальный кабель на входе.

Такая антенна может одновременно измерять две ортогонально поляризованные компоненты поля.

Эта черта делает антенну 3164-01 идеальной в качестве измерительной антенны, которая может использоваться в безэховой камере и прочее.

Усиление

Как и другие модели рупорных антенн из серии 3164 (3164-11, 3164-10, 3164-08, 3164-06, 3164-05), модель 3164-01 имеет большой прирост усиления для верхних частот, составляющих 2/3 всего диапазона.

Усиление на верхних частотах изменяется обычно на 2 дБ.

Входы антенны расположены очень близко друг к другу, что уменьшает разницу в усилении между ними.

Кросс-порт

Как и другие модели антенн этого семейства, модель 3164-01 имеет большой кросс-порт с уровнем изоляции более 25 дБ.


Конфигурация антенны 3164-01

Стандартная конфигурация

• Антенна, включающая оборудование, для установки на месте.

• Измеренные входные параметры КСВН и изоляции кросс-порта.

Дополнительные опции

• Крепления антенны, изготовленные на заказ.


Характеристики антенны EMCO 3164-01

Электрические характеристики

• Частота макс.: 1 ГГц.

• Частота мин.: 100 МГц.

• Тип модели: направленный.

• Поляризация: двойная поляризация.

• КСВН: макс. 3:1, среднее 1.75:1.

• Мощность пост. макс.: 750 Вт @ 100 МГц, 200 Вт @ 1 ГГц.

• Номинальный импеданс: 50 Ом.

• Разъемы: N-тип (Female) - 2 шт.

Физические характеристики

• Высота апертуры: 188 см.

• Ширина апертуры: 188 см.

• Длина: 174 см.

• Вес: 69 кг.


Технические диаграммы антенны 3164-01

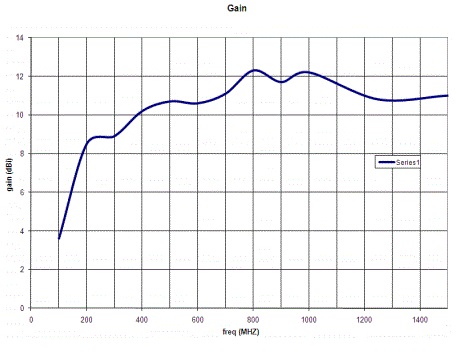

3164-01 Open Boundary Quad-Ridged Horn Gain Typical Performance

antenna 3164-01 Gain

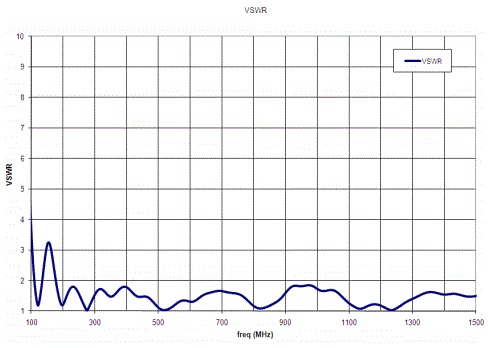

3164-01 Open Boundary Quad-Ridged Horn VSWR Typical Performance

antenna 3164-01 VSWR
