Излучающая рупорная антенна 3162-02 (2,7 – 3,1 ГГц)

Особенности антенны 3162-02

• Диапазон рабочих частот: 2,7 ГГц – 3,1 ГГц.

• Антенна соответствует: ES-XW7T-1A278-A.

• Позволяет генерировать поле: 600 В/м при менее 300 Вт.

• Производство: ETS-Lindgren.

Стандартная конфигурация

• Пирамидальная излучающая рупорная антенна 3162-02

• Адаптер волноводно-коаксиальный

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны EMCO 3162-02

Антенна EMCO 3162-02 – это рупорная пирамидального типа антенна с очень высоким коэффициентом усиления.

Излучающая антенна модели 3162-02, как и 3162-01, идеальна для тестирования ЭМС,

в том числе компонентов для автомобильной промышленности, согласно спецификации ES-XW7T-1A278-A.

Во время тестовых работ испытываемое устройство подвергается полю (600 В/м), сгенерированному антенной 3162-02, на дистанции 1 метр.

Для подобных испытаний большинство рупорных антенн не отвечают требованиям спецификации ES-XW7T-1A278-A в связи с нелинейными искажениями в ближнем поле.

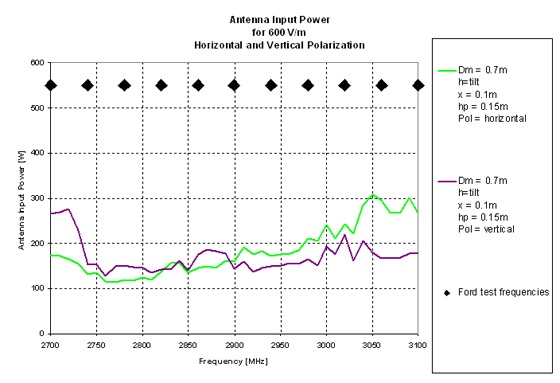

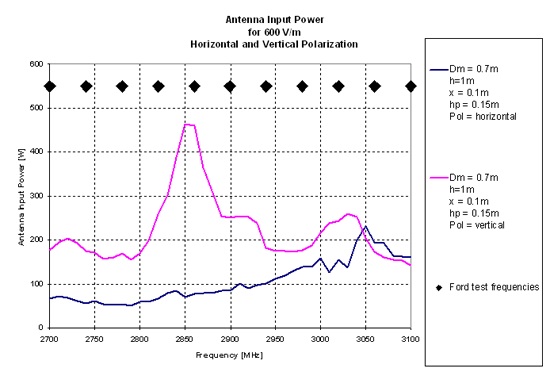

Излучающая рупорная антенна 3162-01 пирамидального типа способна отлично оптимизировать ближнее поле, создавая 600 В/м, при мощности на входе менее 300 Вт.

Технические особенности EMCO 3162-02

Рупорная антенна 3162-02 пирамидального типа имеет номинальные габариты 53,3 х 30,1 х 44,5 см.

Раскрыв рупора антенны ETS-Lindgren модели 3162-02 равен 26,5 х 23,0 см, имея увеличенные с катушками противовесы для улучшения с каждой стороны (длиной 12,5 см) коэффициента усиления.
