Волноводная антенна 3117 (1 - 18 ГГц)

антенна 3117

Антенна EMCO-3117



• Диапазон по частоте: 1 ГГц – 18 ГГц.

• Усиление равномерное.

• Входная мощность: 300 Вт.

• Однолепестковая ДНА по частоте.

• Низкое КСВН.

• Система установки подвижная.

• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3117


Антенна 3117 – это современная двухгребневая волноводная антенна ETS-Lindgren, работающая на частоте от 1ГГц до 18ГГц.

Волноводная антенна 3117 отлично подходит ЭМС и микроволновых измерений.

Данная модель антенны ETS-Lindgren хорошо корректирует более низкое усиление на верхнем участке диапазона частот, которое обнаруживается у гребневых волноводных антенн.

Равномерное излучение контролируемой поверхности очень точное измерение коэффициента усиления получают пользователи, работая с этой антенной.

Волноводную антенну 3117 с входной мощностью до 300 Вт отличает низкий КСВН и высокий коэффициент усиления по всему рабочему диапазону.

Электрические характеристики EMCO-3117 моделировались на современных рабочих станциях со специализированным ПО, имитирующими ЭМ помехи.

ETS-Lindgren производит волноводную антенну 3117 с предусилителем, модель - 3117-PA, а также разные рупорные антенны, например, такие как: антенна 3106B, антенна 3112, антенна 3115, антенна 3116C, антенна 3119.


Особенности волноводной антенны 3117

Однолепестковая ДНА излучения

Волноводная антенна 3117 ETS-Lindgren имеет ДНА с одним главным лепестком по направлению оси рупора на всем частотном диапазоне.

Это важно для равномерного распределения всей электромагнитной энергии на поверхности контроля, для точного измерения векторной информации и коэффициента усиления.

Уникальный дизайн двухгребневой антенны 3117 подавляет распространение других высших типов волн.

Двухгребневая антенна 3117 с четко определенной однолепестковой ДНА превосходит по этим характеристикам другие модели антенн в своем классе.

Сверхширокий диапазон частот

Модель 3117 ETS-Lindgren работает в частотном диапазоне от 1 ГГц до 18 ГГц, не имея никаких разрывов в частотной характеристике, что делает эту антенну незаменимой для автоматизированного тестирования.

Данная антенна в своем классе обладает наиболее широким применимым частотным диапазоном, причем без ухудшения эксплуатационных показателей, которые идут от высших типов волн.

Входная мощность

Антенна EMCO-3117 с разъемом N-типа принимает до 300 Вт входной непрерывной мощности и до 400 Вт входной пиковой мощности.

Высокий коэффициент усиления, а также низкий КСВН данной двухгребневой антенны на всем частотном рабочем диапазоне обуславливают высокую напряженность поля и эффективное использование усилителя.

Равномерное усиление и низкое КСВН

Имея отличное поведение ДНА, модель 3117 обладает более равномерным усилением и однородным антенным коэффициентом.

Подвижная система установки

Волноводная двухгребневая антенна 3117 включает и заднее крепление типа «stinger» и крепление для EMCO штатива.


Конфигурация антенны 3117

Стандартная конфигурация

• Антенна 3117 в сборке.

• Крепежный кронштейн (просверленный) для установки штатива ETS-Lindgren или иной штатив (1/4" x 20).

• Крепление заднее типа «Stinger».

• Индивидуальная калибровка в лаборатории A2LA на 1 м согласно SAE ARP 958. Дополнительная платная калибровка на 3м согласно ANSI C63.5. Калибровочный сертификат и фактические коэффициенты включены в руководство.

Опции

Антенный штатив.

Антенная мачта.

• Под заказ - обтекатель антенны.


Характеристики антенны EMCO-3117

Электрические характеристики

• Частота максимальная: 18 ГГц.

• Частота минимальная: 1 ГГц.

• Сопротивление номинальное: 50 Ом.

• Разъем: N-типа.

• Мощность максимальная непрерывная: 300 Вт.

• Мощность пиковая: 400 Вт.

• Диаграмма антенны: направленная.

• КСВН: 3,5:1 (максимальное), < 2:1 (при более 1,5 ГГц).

• Поляризация антенны: линейная.

Физические характеристики

• Высота/Глубина/Ширина – 15,5см/17,5см (+крепление 15,5см)/17,5см.


Технические диаграммы

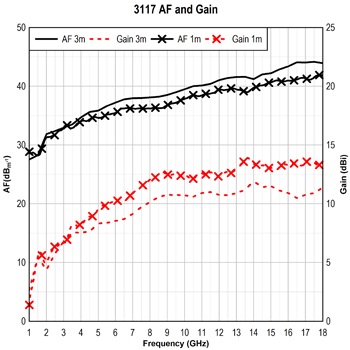

AF и gain антенны 3117

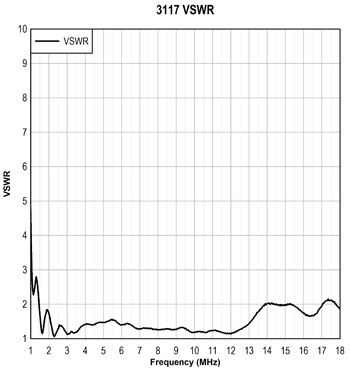

VSWR антенны 3117

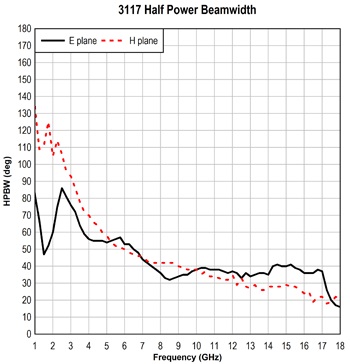

Beamwidth антенны 3117

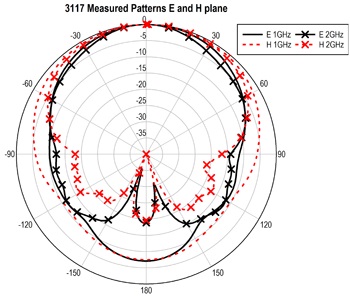

антенна 3117: 1 и 2 GHz

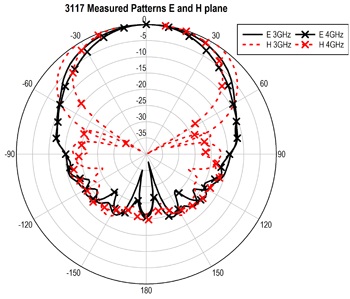

антенна 3117: 3 и 4 GHz

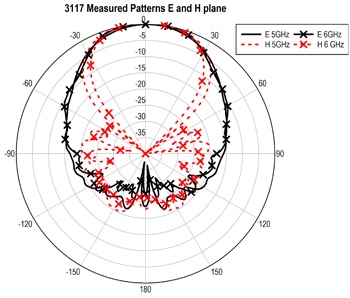

антенна 3117: 5 и 6 GHz

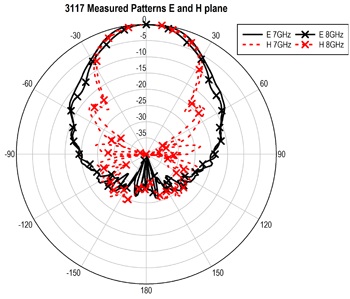

антенна 3117: 7 и 8 GHz

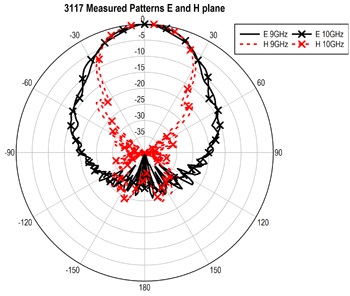

антенна 3117: 9 и 10 GHz

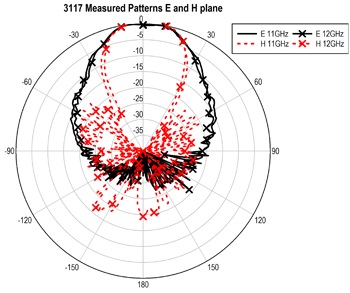

антенна 3117: 11 и 12 GHz

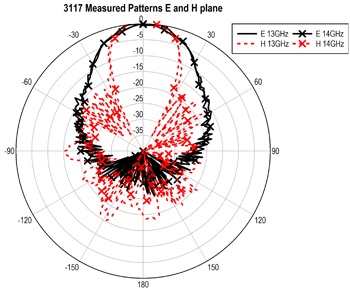

антенна 3117: 13 и 14 GHz

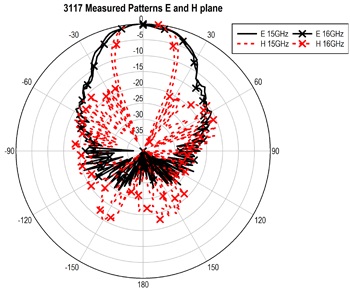

антенна 3117: 15 и 16 Ghz

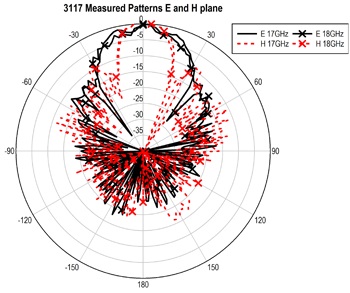

антенна 3117: 17 и 18 Ghz
