Рупорная антенна 3106B (200 МГц - 2,5 ГГц)
Особенности антенны EMCO-3106B
• Диапазон: 200 МГц – 2,5 ГГц.
• Нагрузочная способность – 1,6 кВт.
• Низкий КСВ.
• Равномерное усиление.
• Индивидуальная калибровка.
• Гарантия: 2 года.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3106B
Антенна 3106B представляет собой двухгребневую рупорную антенну с волноводом производства ETS-Lindgren.
Антенна 3106B имеет рабочий диапазон от 200 МГц до 2,5 ГГц.
Данная модель двухгребневой антенны обладает высоким коэффициентом усиления и отличными характеристиками КСВ по всему рабочему диапазону.
Рупорная двух гребневая антенна 3106B эффективна для генерации мощных электромагнитных полей с относительно низкой мощности входного сигнала.
Антенна используется также для получения сигналы низкого уровня.
Конструкция 3106 B выполнена из алюминиевого сплава, стойкого к коррозиям.
ETS-Lindgren, кроме антенны 3106B, выпускает также и другие современные двухгребневые рупорные антенны EMCO, такие как:
антенна 3112, антенна 3115, антенна 3116C, антенна 3117, антенна 3119.
Конфигурация модели 3106B
Стандартная конфигурация
• Антенна.
• Индивидуальная калибровка (сертификат).
• Кронштейн для крепления (для штативов ETS-Lindgren или др.).
Опции
• Штатив для антенны ETS-Lindgren (неотражающая конструкция).
• Дополнительные опции предоставляются по запросу.
Характеристики 3106B
Электрические характеристики
• Минимальная частота: 200 МГц.
• Максимальная частота: 2,5 ГГц.
• Максимальная мощность: 800 Вт.
• Пиковая мощность: 1600 Вт.
• Номинальный импеданс: 1600 Вт.
• Тип антенны: антенна направленная.
• Поляризация: линейная.
• КСВН: <1.6:1.
• Разъем: N (f) тип.
Физические характеристики
• Высота/Длина/Ширина – 72,9см/97,8см/93,3см.
• Вес антенны: 11,8 кг.

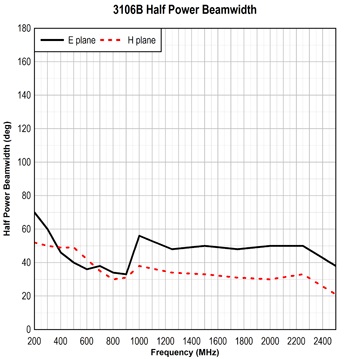

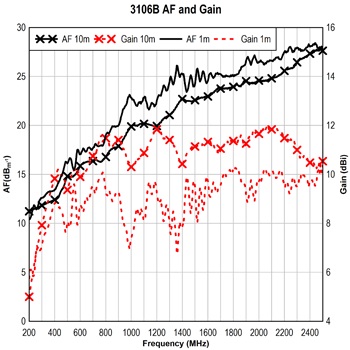

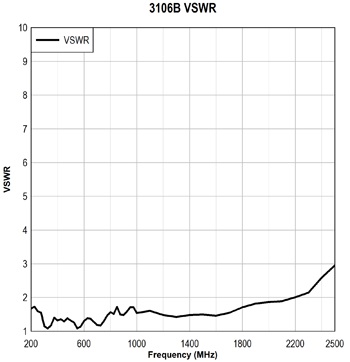

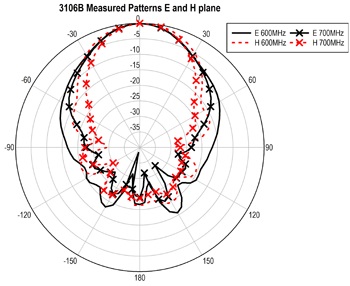

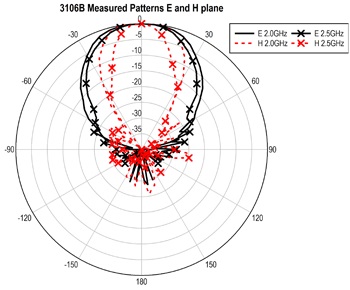

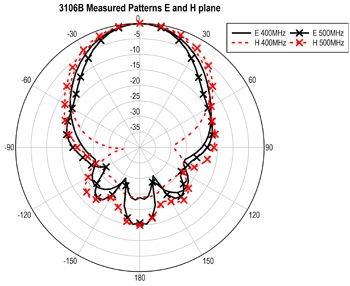

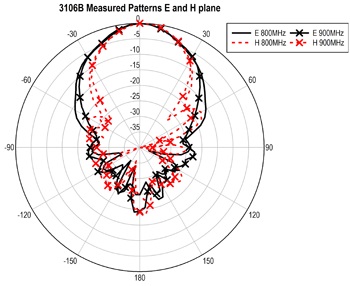

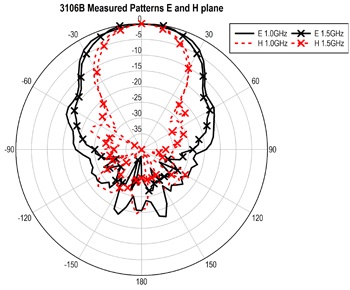

Технические диаграммы
