Рупорная антенна 3119 (400 МГц - 6 ГГц)

Краткие характеристики антенны EMSO-3119

• Сверхширокополосный частотный диапазон: 400 МГц – 6 ГГц.

• На высоких частотах оптимизированный коэффициент усиления.

• Низкий коэффициент стоячей волны (КСВН).

• Входная номинальная мощность: 1500 Вт.

• Система установки подвижная.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны EMCO-3119

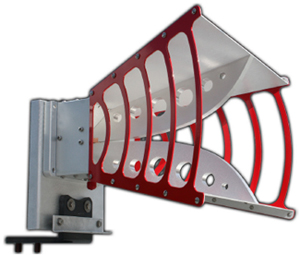

Модель EMCO-3119 – это двухгребневая волноводно-рупорная антенна ETS-Lindgren,

имеющая рабочие частоты от 400 МГц до 6 ГГц.

Данная модель антенны представляет собой последнюю новинку

из двухгребневых рупорных волноводных антенн.

Антенна EMCO-3119 идеально подходит для тестирования на ЭМС и для беспроводных измерений.

Равномерное излучение и высокая точность измерения характерна данным антеннам ETS-Lindgren.

Рупорная антенна 3119 обладает низким КСВН и высоким коэффициентом усиления на всей рабочей полосе частот при входной мощности 1500 Вт.

Моделирование двухгребневых антенн EMCO производилось на высокомощных рабочих станциях с ПО, которые позволяют имитировать электромагнитные помехи.

ETS-Lindgren, помимо антенны 3119, выпускает также и другие современные рупорные антенны EMCO: антенна 3106B, антенна 3112, антенна 3115, антенна 3116C, антенна 3117.

Особенности модели 3119

Широкий диапазон частот

Рупорная антенна 3119 работает на сверхшироком частотном диапазоне от 400 МГц до 6 ГГц, при этом не имея разрывов в частотной характеристике.

Такая особенность делает эту антенну идеальной для выполнения автоматизированного тестирования.

Двухгребневая рупорная антенна 3119 покрывает все промышленные частоты беспроводной связи.

Входная мощность

Антенна использует разъем N-типа и может принимать до 1500 Вт входной непрерывной мощности, а также принимать до 2500 Вт пиковой мощности.

Высокий коэффициент усиления, а также низкий КСВН на всем рабочем диапазоне данной антенны обуславливают эффективное использование усилителя и конечно высокую напряженность поля.

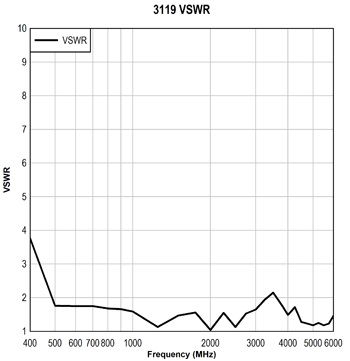

Равномерное усиление, низкий КСВН

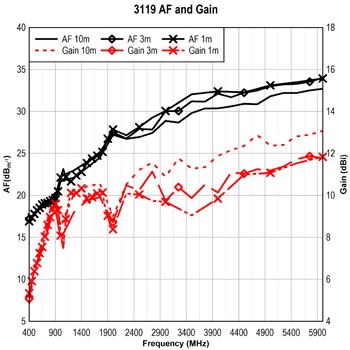

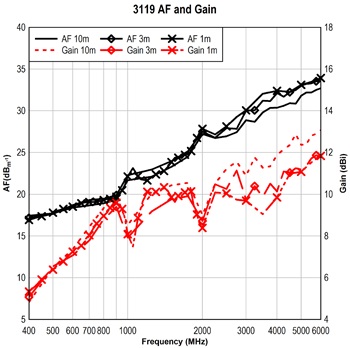

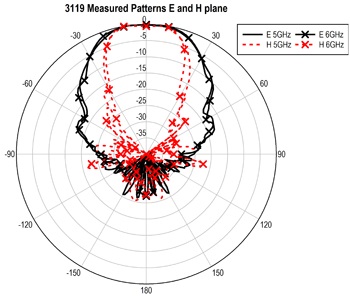

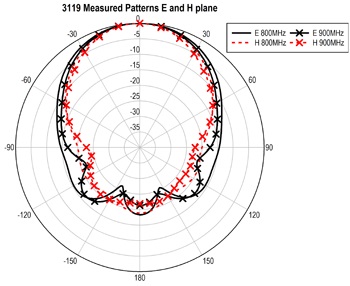

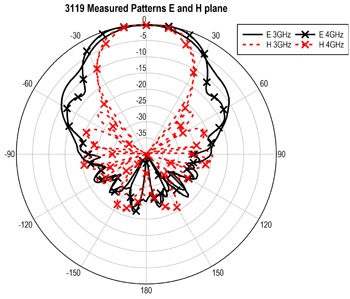

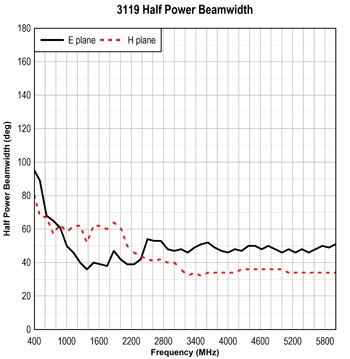

Усиление и антенный коэффициент модели 3119 более однородные благодаря лучшему поведению диаграммы направленности.

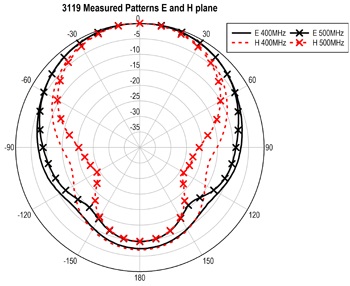

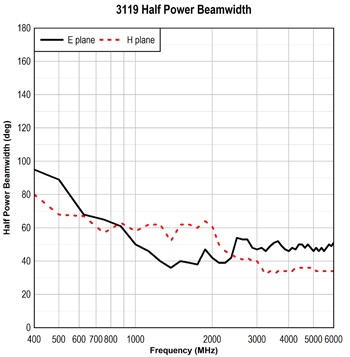

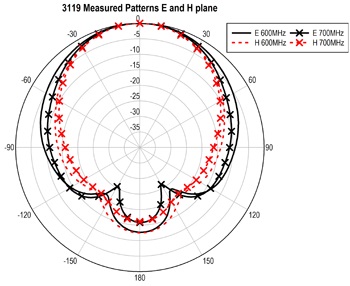

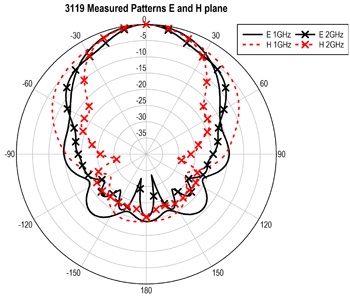

Поскольку диаграмма стабильна на всем диапазоне частот, коэффициент усиления и AF также остаются стабильными.

Другие такие же антенны этого класса демонстрируют значительное изменение коэффициента усиления и коэффициента антенны при возрастании частоты.

Подвижная система установки

Антенна 3119 включает и крепление на штатив EMCO и заднее крепление типа stinger.

Крепление типа stinger позволяет производить осевое вращение/поляризацию.

На задней панели есть четыре отверстия для крепления с резьбой 3/8“-16 для специфического крепления.

Конфигурация EMCO-3119

Стандартная конфигурация

• Антенна в сборке.

• К просверленному крепежному кронштейну подходит установка на ETS-Lindgren или другой штатив с разъемами 1/4" x 20.

• Заднее крепление типа stinger для использования с осевыми установочными креплениями.

• Индивидуальная калибровка на расстоянии 1 м в соответствии с SAE ARP 958 в аккредитованной A2LA лаборатории производителя и калибровка на расстоянии 3 м в соответствии с ANSI C63.5. Фактические коэффициенты антенны и подписанный калибровочный сертификат включены в руководство.
