Рупорная антенна 3112 (100 МГц - 1 ГГц)



Антенна EMCO-3112


рупорная антенна EMCO-3112

Характеристики EMCO-3112


• Частота минимальная – 100 МГц.

• Частота максимальная – 1,0 ГГц.

• Мощность максимальная – 2,0 кВт.

• Импеданс – 50 Ом.

• КСВ < 1,6:1.

• Поляризация - линейная.

• Ширина/Длина антенны – 186,6/195,6 см.

• Вес антенны – 86,1 кг.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3112


Антенна 3112 - широкополосная линейно поляризованная рупорная двухсекционная модель (100 МГц – 1,0 ГГц) с высоким коэффициент усиления, а также с отличными характеристиками КСВ на всем частотном диапазоне.

Антенна EMCO 3112 очень эффективна для генерации ЭМ полей при достаточно низкой потребляемой мощности.

Конструкция антенны ETS-Lindgren из алюминия обладает значительной легкостью и прочностью, что облегчает работу специалистам.

ETS-Lindgren, кроме антенны 3112, выпускает также и другие современные двухгребневые рупорные антенны EMCO, такие как: антенна 3106B, антенна 3115, антенна 3116C, антенна 3117, антенна 3119.


Технические диаграммы

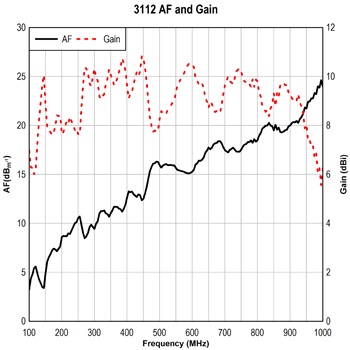

3112 Double-Ridged Guide Antenna AF and Gain

AF-Gain антенны 3112

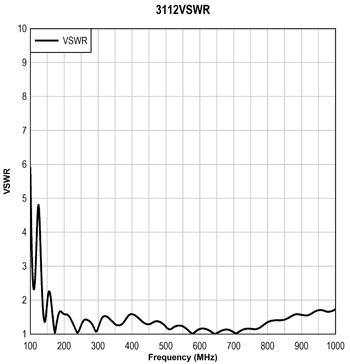

3112 Double-Ridged Guide Antenna VSWR

VSWR антенны 3112

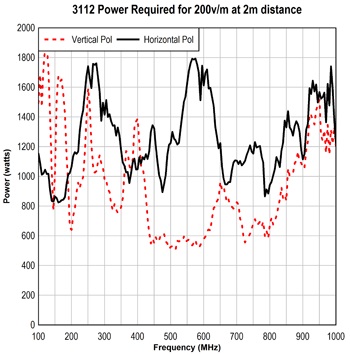

3112 Double-Ridged Guide Antenna Power Required for 200v/m at 2m Distance

Power-req антенны 3112
