Антенна с предусилителем 3117-PA (1 – 18 ГГц)
Основные характеристики 3117-PA
• Диапазон составляет от 1 - 18 ГГц.
• Рупорная двухгребневая.
• Антенна с предусилителем.
• Предусилитель увеличивает чувствительность.
• Антенна 3117-PA поддерживает излучение однолепестковое.
• Калибровка цельная (антенна + предусилитель).
• Установка антенны подвижная.
• Антенный коэффициент имеет очень низкое значение.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3117-PA
Антенна 3117-PA - волноводная 2-х гребневая рупорная антенна представляет собой вариант антенны EMCO-3117 с добавленным предусилителем для увеличения ее чувствительности. Антенна с предусилителем EMCO-3117-PA проходит калибровку в лаборатории ETS как единое устройство. Причем все несоответствия (между антенной и усилителем) учтены в параметре коэффициента антенны. Антенна EMCO-3117-PA – это идеальная приемная антенна для частот от 1 ГГц.
ETS-Lindgren производит также и другие антенны с предусилителем: 3115-PA, 3116C-PA, 3142E-PA.
Диапазон частот антенны 3117-PA
Диапазон охватываемых частот антенной с предусилителем 3117-PA составляет 1 - 18 ГГц, что отлично подходит для измерений сверх 1 ГГц.
Предусилитель антенны
Предусилитель антенны 3117-PA рассчитан на частоты 1 - 18 ГГц, при этом коэффициент усиления средний до 48 дБ.
Неравномерность усиления имеет + 2,5 дБ по всему диапазону.
Коэффициент шума антенны 3117-PA доходит до 3,0 дБ.
Выходная мощность предусилителя в точке 1 дБ составляет минимум +17 дБ.
Характеристиками антенны 3117-PA на входе и выходе усилителя является КСВН (вх. и вых.) < 2:1.
Коэффициент антенны
Коэффициент антенны 3117-PA низкий за счет калибровки ее, проводимой целого устройства (антенны и усилителя вместе).
Подвижная установка
Двухгребневая антенна 3117-PA с усилителем имеет подвижную установку, она может крепиться как стандартными (резьба ¼"-20) креплениями , так «stinger» - креплениями.
Одно-лепестковое излучение
Антенны 3117, как без предусилителя, так и с ним, поддерживают на всем диапазоне диаграмму ДНА с одним главным лепестком.
Это позволяет EMCO-3117-PA иметь отличные характеристики для высокоточного измерения коэффициента излучения и усиления.
Кроме того, это отражается в лучшую сторону на распределении ЭМ энергии на измеряемой поверхности.
Калибровка антенны 3117-PA
Калибровка производится целого устройства 3117-PA (антенны и усилителя), что делает минимизированным показатели неопределенности.
Конфигурация EMCO 3117-PA
Стандартная конфигурация
• Антенна EMCO с предусилителем PA.
• Источник питания для предусилителя.
• Крепеж стандартный (резьба ¼"-20).
• Другой крепеж - типа «stinger».
• Индивидуальная калибровка 3117-PA (1м/SAE ARP 958).
• Руководство.
Опции
Характеристики антенны 3117-PA
Электрические характеристики
• Мин. частота: 1 ГГц.
• Макс. частота: 18 ГГц.
• КСВН: Rx.
• Импеданс: 50 Ом.
• Линейная поляризация.
• Диаграмма 3117-PA: направленная.
• Тип разъема: SMA.
Физические характеристики
• Длина/Ширина/Высота – 33,0см/17,5см/19,7см.
• Масса 3117-PA – 1,4 кг.
Технические диаграммы антенны 3117-PA

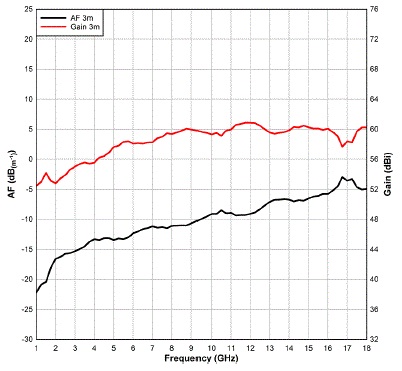

3117-PA Double-Ridged Waveguide Horn with Pre-Amplifier Typical Antenna Factors and Gain
Антенны с предусилителем ETS-Lindgren
• антенна 3115-PA (1 ГГц - 18 ГГц),
• антенна 3116C-PA (18 ГГц - 40 ГГц),
• антенна 3117-PA (1 ГГц - 18 ГГц),
• антенна 3142E-PA (30 МГц - 6 ГГц).
