Медные экранированные камеры серии DEI
![Медная экранированная камера DEI](/images/foto/ris1_DEI-Screen.jpg)
Особенности камеры DEI
• Уникальная сборка корпуса
• Прочная конструкция камеры DEI
• Высокие экранирующие характеристики
• Возможно купить модульную стандартную камеру или под заказ
• Корпус камеры обеспечивает высочайшие защитные характеристики
• В конструкции используются различные комбинации из стали и меди
• Неоднократная сборка и разборка без потери эффективности экранирования
Основные характеристики DEI
• Обеспечивается тихая, закрытая, безопасная среда
• Единственное решение, в котором используется один каркас с двойной оболочкой
• Прочная, расширяемая, легкая для сборки и перемещения конструкция
• Запатентованный метод сборки болтовым соединением и специальным креплением
• Опции для улучшения характеристик по СВЧ: специальные абсорберы, вестибюли и прочее
• Медная экранированная камера до ее отгрузки проходит заводское тестирование
Цена по запросу, e-mail: info@ems-kamera.ru
Описание медной экранированной камеры DEI
Медная камера серии DEI обладает улучшенными экранирующими характеристиками, за счет уникального корпуса ETS-Lindgren, имеющий сплошной двойной экран.
За счет специальной конструкции камеры DEI ETS-Lindgren не нуждаются в дополнительной вентиляции. Однако, при необходимости она может быть добавлена. Например, в случае если уже есть какие-либо системы обработки воздуха и к ним нужно подключение.
Сборка медной камеры DEI довольна проста за счет гибкости материалов, которая снижает давление зажатия (по сравнению с жесткими материалами из стали).

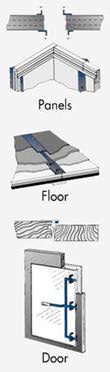

Специальные защитные пластины служат для защиты внутренних и наружных панельных стен медной камеры.
![Элементы камеры DEI](/images/foto/ris3_dei_sCREEN.jpg)
Материалы и затухание
Медная ячеистая сетка 22 х 22 х 0,015”, используемая в медных экранированных камерах DEI, обеспечивает эффективное ослабление сигнала в электрическом и магнитном полях, а также затухание сигналов на СВЧ.
• Внешнее экранирование: медный экран
• Внутреннее экранирование: медный экран
• Ослабление магнитного поля (14 кГц): 68 дБ
• Ослабление электрического поля (14 кГц): 120 дБ
• Затухание плоских волн (450 МГц): 110 дБ – 120 дБ
• Затухание плоских волн (1 ГГц): 90 дБ – 110 дБ
• Затухание на частотах СВЧ (10 ГГц): 50 дБ – 80 дБ
Экранированные двери для DEI
В технологии медных экранированных дверей DIE используется ряд уникальных особенностей, запатентованных производителем ETS-Lindgren. Данные особенности повлияли на значительное улучшение характеристик камер, их эксплуатационные свойства и долговечность.
Все используемое специальное оборудование, двери со специальным уплотнением обеспечивают отменную изоляцию между наружной и внутренней защитной конструкцией. Экранированные двери на петлях успешно прошли тестирование на максимальное количество открываний/закрываний, которое составило до 25000 раз.
В медных экранированных камерах ETS-lindgren применяется трехточечная система крепления двери, что обеспечивает необходимое равномерное давление для эффективной эксплуатации.

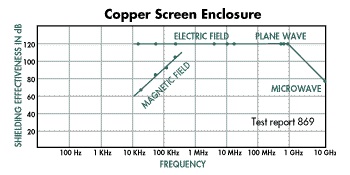

Эффективность камеры DEI
![Эффективность камеры DEI](/images/foto/ris2_csdei.jpg)
Размеры модульных панелей для DEI
Стандартные медные экранированные камеры серии DEI имеют модульную конструкцию.
Данные панели взаимозаменяемы и могут меняться как для расширения размеров камеры, так и для ее модернизации.
Стандартные размеры корпусов (внешние размеры)
Модель | Высота, м | Ширина, м | Длина, м |
8 | 2,48 | 2,34 | 1,13 |
12 | 2,48 | 2,15 | 2,15 |
14 | 2,48 | 3,16 | 2,15 |
18 | 2,48 | 3,16 | 3,16 |
22 | 2,48 | 3,16 | 4,19 |
26 | 2,48 | 3,16 | 5,21 |
30 | 2,48 | 3,16 | 6,22 |
34 | 2,48 | 3,16 | 7,75 |
38 | 2,48 | 3,16 | 8,26 |
42 | 2,48 | 3,16 | 9,28 |
Большие панели корпусов (внешние размеры)
Модель | Высота, м | Ширина, м | Длина, м |
8W | 2,48 | 2,55 | 1,33 |
12W | 2,48 | 2,55 | 2,55 |
14W | 2,51 | 3,77 | 2,55 |
18W | 2,51 | 3,77 | 3,77 |
22W | 2,51 | 3,77 | 4,99 |
26W | 2,51 | 3,77 | 6,22 |
30W | 2,51 | 3,77 | 7,44 |
34W | 3,77 | 2,51 | 8,66 |
38W | 2,51 | 3,77 | 9,88 |
38W | 2,51 | 3,77 | 11,10 |
