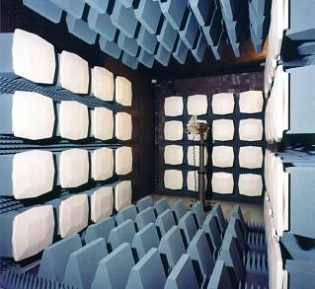

Полубезэховая камера SpaceSaver PC (26 МГц – 40 ГГц)
Особенности камеры SpaceSaver PC
• Сверхширокий частотный диапазон: 26 МГц – 40 ГГц
• Исследование на помехоустойчивость:
• - ст.IEC61000-4-3
• Предварительное тестирование эмиссии:
• - полубезэховое (предварительное сканирование)
- standart ANSIC63.4/CISPR16-1-4
• - безэховое (CISPR16-1-4) фиксированная высота
• Решение выполняется полностью под «ключ»
Характеристики полубезэховой камеры PC
• Минимальное частотное значение: 26 МГц
• Максимальное частотное значение: 40 ГГц
• Высота сканирования составляет: 1,0 – 1,5 м
• Конструкция полубезэховой камеры (В/Д/Ш): 2,6/6,3/3,3 м
• Рабочая область (Д/Ш/В): 6,1/3,1/2,4 м
• Тихие зоны для эмиссии (Диаметр/Высота): 1,0/0,5 м
• Равномерность-однородность поля (0 до 6 дБ): 1,0 х 1,0 м
Цена по запросу, e-mail: info@ems-kamera.ru
Описание полубезэховой камеры SpaceSaver PC
Полубезэховая камера модели SpaceSaver PC, созданная ETS-Lindgren, служит для проведения измерений на излучение и устойчивость согласно ст.IEC61000-4-3, ст.ANSI-C63.4/CISPR16-1-4. Диапазон данной полубезэховой камеры достаточно широк. Он охватывает частоты 80 МГц – 40 ГГц для теста помехоустойчивости и 30 МГц – 40 ГГц для эмиссии.
Камеры ETS-Lindgren типа SpaceSaver выпускаются трех модификаций: БЭК камера SpaceSaver FAR, полубезэховая камера SpaceSaver 26H и SpaceSaver PC.
Ниже, представляем краткое описание остальных моделей безэховой, а также полубезэховой камеры SpaceSaver.
Конфигурация камеры SpaceSaver PC
Стандартная конфигурация
• Соединительные панели: 2 шт. (15 х 61 см)
• Прожекторы (без распределения электричества): 4 шт.
• Фильтры линейные (для освещения и тестового оборудования): 4 х 2 х 30 А
• Экранированная дверь (0,91 х 2,13 см), одностворчатая (серия 201), контактный механизм (RCM), ручное управление
• Волноводные дефлекторы (30,48 х 30,48 см) в потолке: 2 шт.
• Экранирование производится для ст.MIL-STD/285IEEE-299
• Трубки: 2 шт. (3,81 и 4 см диаметром + гайки, крышки)
• Антенный штатив 7-TR для SpaceSaver 26H и SpaceSaver FAR, не обязательно для полубезэховой камеры model SpaceSaver PC
• Светильники 4-х угловые (без электрического распределения)
• Коннекторы типа N: 2 шт.
Дополнительные опции
• Раздвижные двери
• Камера для испытаний (на выбор)
• Противопожарная и система безопасности
• Вентиляция, кондиционирование, отопление
• Электрическое распределение
• Система мониторинга CCTV
• Разные распашные двери (201 серия)
• Дополнительные фильтры
• Домофон для полубезэховой камеры
• Расчеты по проектированию и сертификации
• Антенны для разного тестирования:
• - только на помехоустойчивость: антенна 3109, антенна 3148B
• - только на излучение: антенна 3110C и 3148B
• - на излучение и устойчивость: антенна 3104C, антенна 3142E и антенна 3143B
• Антенные штативы в зависимости от тестов:
• - только на помехоустойчивость: штатив 4-TR, штатив 7-TR только для SpaceSaver PC
• - на излучение и устойчивость: мини-башня мачта 2175-2
• Позиционное оборудование для полубезэховой камеры:
• - стол 2165-1.21 (типа LoPro , Д=1,2 м), 2188-1.23 (Д=1,2 м) – требуется фальшпол (160 мм)
• - стол 2188-1.53 (Д=1,5 м) – необходим фальшпол (160 мм)
• Зондовое оборудование для камеры полубезэховой:
• - пробник HI-6006
• - пробник HI-6105
Другие камеры ETS-Lindgren серии SpaceSaver
Безэховая камера модели SpaceSaver FAR
БЭК камера SpaceSaver FAR является безэховой камерой, предназначенной для проведения испытательных измерений на помехоустойчивость и проверку эмиссии на IEC61000-4-3.
Камера SpaceSaver FAR может применяться для тестов (CISPR16-1-4) в качестве безэховой камеры с зафиксированной высотой конструкции.
Диапазоны частот соответствуют: 26 МГц – 40 ГГц (на устойчивость), 30 МГц - 40 ГГц (для эмиссии).
Полубезэховая камера модели SpaceSaver 26H
Полубезэховая камера SpaceSaver 26H предназначена для проверки помехоустойчивости по IEC61000-4-3 и ANSI C63.4/CISPR16-1-4.
Диапазон используемых полубезэховой камерой частот составляет: 26 МГц – 40 ГГц для теста помехоустойчивости, 30 МГц – 40 ГГц для эмиссии.
