Камера MIL-STD 461E/F военного стандарта (80 МГц – 40 ГГц)
Особенности камеры MIL-STD 461E/F
• Частотный диапазон камеры: 80 МГц – 40 ГГц
• Производительность камеры минимальная:
- отражение 6 дБ (80 – 250 МГц)
- отражение 10 дБ (250 МГц – 40 ГГц)
• Испытания согласно требованиям MIL-STD:
- наведение помех
- восприимчивость к помехам
- излучение
- восприимчивость к излучению
• Абсорберы для MIL-STD-461E/F (и RTCA DO 160)
• Размещение тестового оборудования: 1 м2
• Доступно создание камеры под «ключ»
Цена по запросу, e-mail: info@ems-kamera.ru
Описание камеры MIL-STD 461E/F

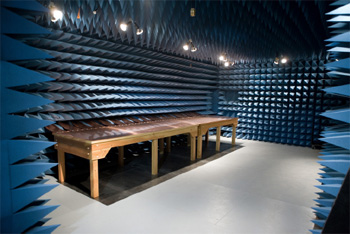

Камера для военного стандарта
Камера MIL-STD 461E/F ETS-Lindgren предназначена для проведений испытаний на соответствие с военным стандартом.
Конструкция камеры MIL STD 461E/F сделана на базе серии 81TM с модульными ячейками, которые представляют собой экранирующие панели.
Все элементы стен, потолка выполняются согласно MIL-STD-461E/F. В качестве поглощающего материала используются абсорберы EMC-24PCL.
Производительность камеры
Камера для военного стандарта MIL-STD 461E/F отличается высокой производительностью за счет применения в ней поглотителей EMC-24PCL.
Этот тип абсорбера был разработан ETS-Lindgren специально для выполнения для MIL-STD требований.
Согласно тестам IEEE-1128 проводилась определенная процедура испытания в диапазоне критических частот для гарантирования выполнения.
Используемый в камере военного стандарта (MIL-STD 461E/F) абсорбер EMC-24PCL, имеет высокую производительность, выдерживает мощность до 775 Вт/м2.
| Частота | Минимальное поглощение |
| 80 МГц - 250 МГц | 6 дБ |
| более 250 МГц | 10 дБ |
Экранирование камеры
Для построения камеры MIL-STD 461E/F могут использоваться разные модульные системы из серии 81 или серии 101.
Эти системы ETS-Lindgren обеспечивают отличное затухание как электрических, так и магнитных полей, а также плоских волн.
Поглощение системы серии 81 для разных типов полей смотрите в таблице.
| Тип поля | Минимальное поглощение |
| Магнитное | 20 дБ при 1 кГц, 56 дБ при 10 кГц, 100 дБ при 200 кГц |
| Электрическое | 100 дБ при 200 кГц - 50 МГц |
| Плоские волны | 100 дБ при 50 МГц - 1 ГГц |
| Микроволны | 100 дБ при 1 - 10 ГГц |
Дополнительные конфигурации
Камера MIL STD 461E/F по желанию Заказчика может быть оснащена дополнительными опциями, а также разным испытательным оборудованием.
Список дополнительных опций для камеры военного стандарта представлен ниже.
Конфигурация камеры MIL-STD 461E/F
Стандартная конфигурация
• Проектирование и изготовление РЧ экранированного корпуса серии 81 с размерами внутренними (Д/Ш/В): 5,49/5,49/3,05 м
• Пирамидальный абсорбер EMC-24PCL для торцевых и боковых стен, частично для потолка
• Одна одностворчатая РЧ экранированная дверь (из серии 201) с ручным управлением (Ш/В): 1,21/2,13 м
• Один дверной комплект для техобслуживания
• Одна шпилька заземления (диаметр/длина): 1,27/12,7 см
• Два линейных фильтра 2 х 30 А, 60 Гц
• Два волноводных вентиля 0,31 х 0,61 м
• Диэлектрическая подложка для пола (3 мм)
• Полиэтилен для пароизоляции (0,15 мм)
• Одна резьбовая латунная шпилька (диаметр/длина): 1,3/12,7 см
• Две соединительные панели: 15,2 х 61 см
• Светильники 4-х ламповые угловые (без электрораспределения)
• Один испытательный стенд с заземлением (Д/Ш/В): 3,51/0,91/0,91 м
• Тестирование на экранирование MIL-STD-285 (тест по частоте 1 ГГц)
• Гарантия производителя:
- камера – 5 лет
- дверь, фильтры, движущиеся части – 1 год
- дополнительное оборудование ETS-Lindgren – 2 года
Опции дополнительные для камеры MIL
Испытательное оборудование
• Одна антенна биконическая 3110C (30 – 300 МГц) для RE 102
• Одна антенна стержневая 3301C (30 Гц – 50 МГц) для RE 103
• Одна антенна биконическая 3109 (20 – 300 МГц) для RS 103
• Одна антенна рупорная двухгребневая 3106B (0,2 – 2 ГГц) для RE 102 и RS 103
• Одна антенна рупорная двухгребневая 3115 (1 – 18 ГГц) для RE 102 и RS 103
• Одна антенна рупорная двухгребневая 3116C (18 - 40 ГГц) для RE 103 и RS 103
• Одна антенна рамочная 7604 (20 Гц – 500 кГц) для RE 101
• Одна модель 3725 LISN линия стабилизации импеданса сети для большинства тестов MIL-STD-461E/F
• Одна антенна рамочная 7605 (0,3 – 100 кГц) для RS 101
• Одна антенна рамочная 7606 (0,3 – 100 кГц) для RS 101
• Один пробник HI-6005 поля электрического (100 кГц – 6 ГГц, 0,5 -800 В/м)
• Один пробник HI-6053 поля электрического (0,01 – 40 ГГц, 2 -800 В/м) для RS 103
• Один пробник токовый 91550-1 (0,01 – 100 МГц) для большинства CE тестов
• Кабель: RG-223/U с BNC – 5 шт., RG-214/U с N – 1 шт.
• Один штатив 7-TR для антенны рупорной 2-х гребневой модели 3106B
• Опция для штатива 7-TR с ЭMC Центром для автоматической поляризации
• Одни штатив 4-TR для антенны активной стержневой и биконической
Оборудование для камеры MIL
• Экранированная комната управления (Д/Ш/В): 4,87/3,05/2,44 м
• Малогабаритная диспетчерская комната (Д/Ш/В): 3,66/3,05/2,44 м
• Усиленная экранированная комната (Д/Ш/В): 2,44/2,44/2,44 м
• Дверь с низким профилем порога (серия 201) или другие варианты дверей
• Одностворчатая дверь (1,21 х 2,13 см), двухстворчатая дверь (1,83 х 2,13 см)
• Система CCTV мониторинга, домофон, противопожарная система
• Плитки для пола антистатические виниловые
• Конструкция камеры для сейсмической прочности
Характеристики камеры MIL-STD 461E/F
Электрические показатели
• Частота минимальная: 80 МГц
• Частота максимальная: 40 ГГц
Физические показатели
• Область рабочая внутренняя (Д/Ш/В): 4,267/4,267/2,438 м
• Экранированная комната внутри (Д/Ш/В): 5,486/5,486/3,048 м
• Экранированная комната снаружи (Д/Ш/В): 5,791/5,791/3,352 м
Поглощающие материалы
• Абсорбер EMC-24PCL для боковой поверхности (примерно 2/3 части)
• Абсорбер EMC-24PCL для покрытия стен по всей площади
• Абсорбер EMC-24PC для покрытия потолка (примерно 2/3 части)
Применяемые стандарты
• ст.MIL-STD-461E/F
• ст.RTCA D0/160D/F2

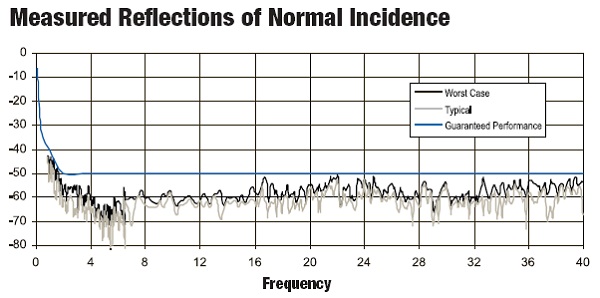

Технические диаграммы MIL-STD 461E/F
