Токовый пробник 91550-1 (10 кГц – 100 МГц)

токовый пробник 91550-1

Особенности 91550-1

Параметры датчика тока 91550-1

• Диапазон: 10 кГц – 100 МГц.

• Диаметр окна: 1.25” (3,18 см).

Параметры датчика тока 91550-1

• ВЧ ток измеряется без прямого подсоединения.

• Тестирование по стандартам и требованиям.

• Диагностика оборудования.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 91550-1


Пробник 91550-1 и 91550-1L от ETS-Lindgren имеют калибровку до 20 Гц, что делает их идеальными испытательными устройствами по MIL-STD-462 CEO1 и RSO1.

В сочетание с анализаторами спектра СВЧ может понизить чувствительность менее 100 Гц.

Такая чувствительность на низких частотах очень важна для специфических измерений.

Достаточного диаметра окно пробника 91550-1 позволяет мерить параметры разных кабелей.


Электрические данные 91550-1


• Частота max: 100 МГц.

• Частота min: 10 кГц.

• Импеданс (нагрузка): 50 Ом.

• Импеданс (трансфер): 5 Ом.

• Ток max: 400Гц – 350А, DC-60Гц – 350А, Pulse – 100А, RF(CW) – 42А.

• Коннектор: N-типа.


Физические данные 91550-1


• Ширина датчика: 3,56 см.

• Вес конструкции: 600 гр.

• Диаметр внешний: 8,26 см.

• Диаметр окна модели: 3,18 см.


Схема токового пробника 91550-1


Модель пробника 91550-1

схема токового пробника 91550-1

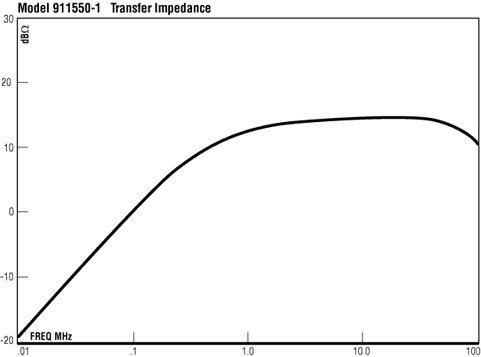

Техническая диаграмма пробника 91550-1

91550-1 Current Probe Transfer Impedance

техническая диаграмма пробника 91550-1
