Пробник HI-6153 электрического поля (10 МГц – 40 ГГц)

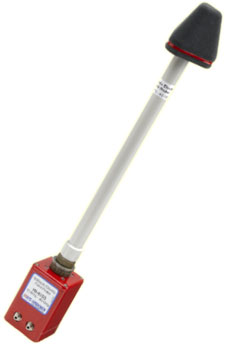

пробник HI-6153

Особенности HI-6153


• Диапазон HI-6153 пробника: 10 МГц – 40 ГГц.

• Диапазон динамический пробника: 2.0 – 800 В/м (единый).

• Лазерное питание без ограничения времени теста.

• Индивидуальные или суммарные осевые значения.

• Аккредитованные калибровочные отчеты (A2LA).

• Автомоб. спец.: SAE J1113/27, GM93100GS, GM9120P, GM9114P.

• Коммерч. спец.: EN/IEC №61000-4-3 (RI) Radiated Immunities.

• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility.

• Производство: ETS-Lindgren.


Конфигурация HI-6153 (стандартная)


• Собранное устройство пробника.

• Отчет о A2LA калибровки.

• Кабель волоконно-оптический (10м).

• Коннектор (2).

• Чехол для переноски устройства.

• Специальный набор для чистки.

• Руководство по эксплуатации HI-6153.


Дополнительные опции


• Оптический кабель расширения: H-491263-xx.

• Карта интерфейсная монитора поля: H-491277.

• Набор для тех. обсл. (оптоволокно): 112333.

• Сборочный зондовый стенд: H-491269.

• Доп. транспортер для стенда зондового: H-491276.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание пробника HI-6153


Пробник HI-6153 ETS-Lindgren предназначен для измерений электрического поля, в частотном диапазоне 0,01 кГц – 40 ГГц.

Лазерное питание пробника HI-6153 обеспечивает широкополосный электромагнитный частотный диапазон и широкий охват динамического диапазона, удовлетворяющего большинству требований для проведения испытаний.

Пробник ETS-Lindgren HI-6153 был разработан для единого динамического диапазона, так что полученные данные могут считываться непрерывно. Эти данные (по X, Y, Z оси) можно читать по отдельности или в сумме.

С помощью волоконно-оптических линий связи пробник модели HI-6153 (другой зонд серии HI-6100) возможно подключать к ПК, используя при этом ПО ProbeView.

Зонды серии HI-6100 обеспечены ручным функционированием и программным управлением через интерфейсы IEEE 488 и RS-232 с последовательной передачей данных. Таким образом, могут отображаться показания, поступающие одновременно с четырех пробников.

Лазерный интерфейс данных HI-6153 обеспечивает лазерную энергию и коммуникации для зондирования электрического поля.

Подключение ПК через порт USB, под управлением ProbeView, позволяет легко и быстро проводить сбор данных.


Характеристики модели электрические


• Обнаружение: изотроп. (по X, Y, Z осям).

• Част. охват: 10 МГц – 40 ГГц.

• Корректировка: 10МГц – 18ГГц ± 0.9 дБ и 18-40ГГц ± 1.1 дБ.

• Отклик (типич.): 10-100МГц (+3.0, -4.0 дБ), 100МГц-1ГГц (+3.0, -0.50 дБ), 1-18ГГц (+4.0, -2.0 дБ), 18-40ГГц (+3.5, -4.5 дБ).

• Диапазон динамический: 2 - 800 В/м (единичный).

• Отклонение изотроп.: ±1.0 дБ < 18 ГГц.

• Разрешение составляет: 0,01 В/м.

• Линейность в пределах: ±0.5 дБ @ 1 ГГц.

• Дискретизация (типовая) HI-4413P модем (максим.): 44 выб./сек.

• Дискретизация (типовая) HI-6100 монитор поля (максим.): 70 выб./сек.

• Выдерживание перегрузки модели: > 1500 В/м CW.


Физические характеристики модели


• Интерфейс: двойное оптоволокно (62.5 многомод. микрон), FC для лазера, интегр. оптич. кабель 1м.

• Диапазон температур рабочих: 10-40° C, 5-95% влажность (относит.) без конденсации.

• Dim. L.: 43,8 см.

• Dim. W.: 5,7 см.

• Крепеж: резьба внутр. ¼-20 UNC.

• Вес изделия: 0,36 кг.


Дополнительная информация по HI-6153


• Руководство по пробникам HI-6153 (по запросу)

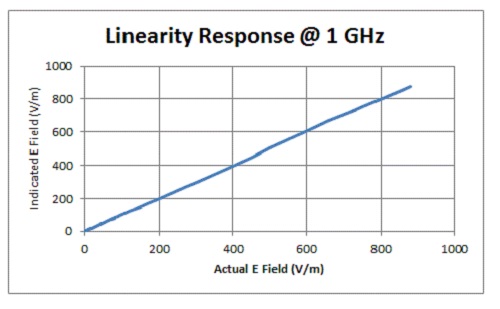

HI-6153 Electric Field Probe Linear Response


HI-6153 Linearity Response

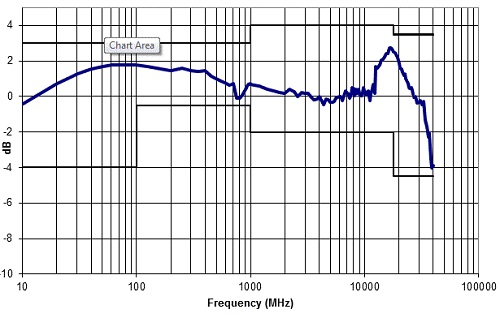

HI-6153 Electric Field Probe Typical Frequency Response with Limits


HI-6153 Typical Frequency

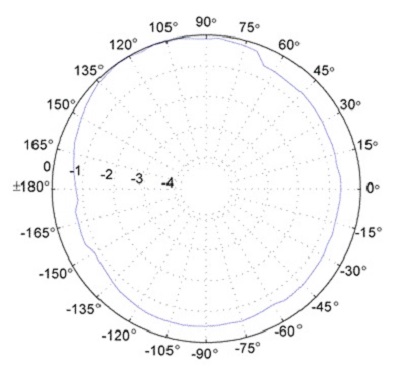

HI-6153 Electric Field Probe Typical Isotropic Response in dB at 1 GHz


HI-6153 Isotropic Deviation 1GHz

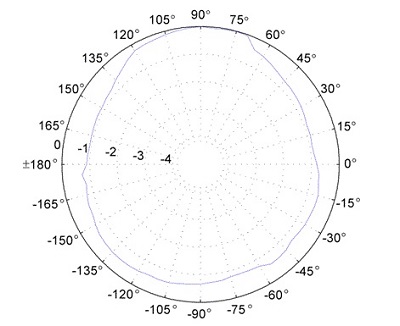

HI-6153 Electric Field Probe Typical Isotropic Response in dB at 1 GHz


HI-6153 Isotropic Deviation 10GHz

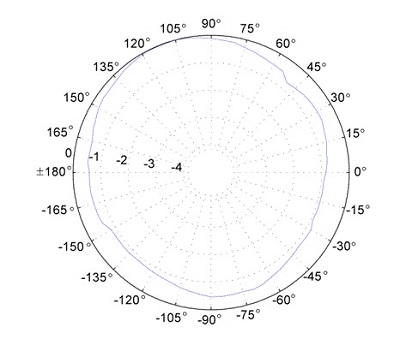

HI-6153 Electric Field Probe Typical Isotropic Response in dB at 18 GHz


HI-6153 Isotropic Deviation 18GHz
