Пробник HI-6122 электрического поля (10 кГц – 1 ГГц)

пробник HI-6122

Особенности HI-6122


• Диапазон частот HI-6122 пробника: 10 кГц – 1 ГГц.

• Диапазон динамический составляет: 2 – 800 В/м (ед.).

• Лазер. питание без ограничения времени тестирования.

• Индивид. или суммарные значения по осям.

• Аккредитованные A2LA калибровочные отчеты.

• Автомоб. спец.: SAE J1113/27, GM93100GS, GM9120P, GM9114P.

• Коммерч. спец.: EN/IECн61000-4-3 (RI) Radiated Immunities.

• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility.

• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание пробника электрического поля HI-6122


Пробник HI-6122 (ETS-Lindgren) предназначен для тестирования E-поля, в рамках 10 кГц – 1 ГГц.

Зонд HI-6122 работает в широкополосном частотном диапазоне, отлично измеряет в динамическом режиме. Его характеристики позволяют тестировать по многим стандартам.

Пробник ETS-Lindgren модели HI-6122 разработан для динамического диапазона. Это позволяет непрерывно считывать данные (в том числе суммарные) по всем 3-ем осям X-Y-Z.

С помощью волоконно-оптической линии пробник HI-6122 можно подсоединять к ПК (ПО ProbeView).

Серия зондов HI-6100 обеспеченна ручным управлением и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.

Пробник HI-6122 обеспечивается лазерной энергией для непрерывного зондирования электрического поля.


Конфигурация HI-6122 (стандартная)


• Агрегат устройства.

• Отчет калибровки (A2LA).

• Кабель волоконно-оптический (10м).

• Коннектор (2).

• Чехол для переноски устройства.

• Специальный набор для чистки.

• Руководство по эксплуатации HI-6122.


Дополнительные опции для HI-6122


• Оптический кабель расширения: H-491263-xx.

• Карта интерфейсная монитора поля: H-491277.

• Набор для техобсл. (оптоволокно): 112333.

• Сборочный зондовый стенд: H-491269.

• Доп. транспортер для стенда зондового: H-491276.


Характеристики электрические


• Охват по час-там: 10 кГц – 1 ГГц.

• Обнаружение: (X, Y, Z) изотроп.

• Хар-ки с коррекц: 10кГц – 1ГГц ± 0.9 дБ.

• Хар-ки: 10 – 30кГц - 2.5/+0.5дБ, 30кГц – 1ГГц +/- 1.0 дБ.

• Динамич. диапазон: 2 - 800 В/м (single).

• Разрешение в пределах: 0,01 В/м.

• Отклонение изотроп: ±0.5 дБ @ 400 МГц дБ.

• Равном. (линейность) соотв.: ± 0.5 дБ (27 МГц).

• Част. дискрет: > 70 выб/сек.

• Перегрузка м.б.: > 1500 В/м CW.


Характеристики физические


• Интерфейс: оптоволокно дуплекс (62.5 микрон многомод), FC лазера, кабель оптич. 1м.

• Питание: лазерное.

• Температурн. диапазон: 10-40°C.

• Габариты корпуса: 32 х 32 х 32мм.

• Датчик зашиты (высота): 43мм.

• Размер защитной крышки: 36мм.

• Для монтажа: 1/4-20 UNC (внутр. резьб.).

• Вес изделия: 80 граммов.


Дополнительная информация по HI-6122


• Руководство по пробникам HI-6122 (по запросу)

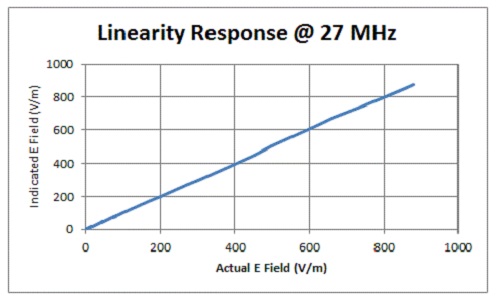

HI-6122 Electric Field Probe Linear Response


HI-6122 Linearity Response

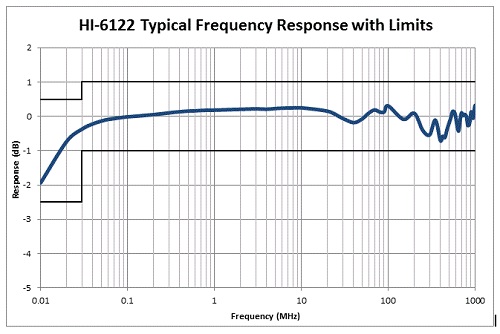

HI-6122 Electric Field Probe Typical Frequency Response with Limits


HI-6122 Typical Frequency

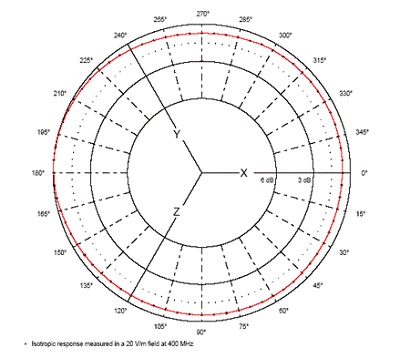

HI-6122 Electric Field Probe Isotropic Deviation


HI-6122 Isotropic Deviation
