Пробник HI-6005 электрического поля (100 кГц – 6 ГГц)

пробник HI-6005

В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ ! См. HI-6006


Особенности HI-6005


• Диапазон частот HI-6005 пробника: 100 кГц – 6 ГГц

• Диапазон динамический составляет: 0,5 – 800 В/м (ед.)

• Питание от аккумуляторной батареи

• Непрерывная работа в динамическом диапазоне

• Значения (вкл. суммарные) по каждой оси (х, y, z)

• Инновационная конструкция зонда

• Минимизированный размер

• Низкий уровень шума

• Совместим с 3 ч. ПО на восприимчивость

• Аккредитованные A2LA калибровочные отчеты

• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility

• Коммерч. спец.: EN/IEC №61000-4-3 (RI) Radiated Immunities

• Автомоб. спец.: SAE J1113/27, ст.GM9120P, ст.GM93100GS, ст.GM9114P

Цена по запросу, e-mail: info@ems-kamera.ru

Описание пробника электрического поля HI-6005


Пробник HI-6005 (ETS-Lindgren) представляет собой полностью интеллектуальный электронный датчик, предназначенный для измерения E-поля в частотной вилке 100 кГц – 6 ГГц.

Зонд HI-6005 выполняет свою работу в достаточно широко частотном диапазоне. Его отличные характеристики позволяют проводить тесты на соответствие многим стандартам, применяемым для военной, автомобильной, коммерческой области.

Пробник модели HI-6005 разработан также для динамического диапазона. Это позволяет непрерывно считывать по всем 3-м осям данные (отдельно или суммарно).

Электронное зондирующее устройство HI-6005 можно подсоединять к ПК для обработки и анализа данных под управлением программы ProbeView.

Серия зондов HI-6000 обеспеченна ручным функционированием и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.

Пробник HI-6005 ETS-Lindgren питается от аккумуляторной батареи, что делает его удобным для измерений в полевых условиях.


Конфигурация HI-6005 стандартная

• Агрегат пробника

• Кабель (10м) оптический

• Коннектор разборный (2)

• Чехол для переноски устройства

• Быстрый по времени зарядник

• Отчет о калибровки (A2LA)

• Руководство по эксплуатации HI-6005


Дополнительные опции для HI-6005

• Модем подключения к ПК через порт USB: HI-4413USB

• Модем подключения к ПК последовательно: HI-4413P

• Интерф. карта монитора поля: H-491277

• Кабель расширения до 50м (оптич.): H-491106-xx

• Зондовый стенд в сборе: H-491269

• Транспортер для стенда: H-491276


Характеристики HI-6005 электрические

• Частотная вилка: 100 кГц – 6 ГГц

• Обнаружение: по X, Y, Z осям Isotropic

• Част. хар-ки: 500кГц - 2ГГц +1.0, -2.5дБ, 2 - 5,5ГГц +3.5, -4.0дБ

• Характеристики с коррекцией: 100кГц – 6ГГц ± 0.9дБ

• Диапазон динамический: 0.5 - 800 В/м (single)

• Разрешение равно: 0,01 В/м

• Отклонение изотропное: ±0.5 дБ @ 400 МГц

• Линейность равна: ± 0.5 дБ (част. 27 МГц)

• Част. дискретизации: > 70 выб/сек

• Перегрузка м.б.: > 1500 В/м CW


Характеристики HI-6005 физические

• Интерфейс: дв. оптоволокно (200 мкрн. мультимод), FCMA коннектор, кабель 1м (оптич.)

• Температура рабочая: 10-40°C

• Батарея аккумуляторная: тип NiMH, питание до 8ч

• Зарядное устройство: 100 - 240 В перем. ток, зарядка до 3ч

• Размер крышки датчика защитной: 43 мм

• Габариты корпуса зонда: 32мм х 32мм х 32мм

• Вес изделия: 0,08 кг

• Крепеж: 1/4 х 20 резьба UNC


Дополнительная информация по HI-6005


• Руководство по пробникам HI-6005 (по запросу)


HI-6005 Electric Field Probe Linearity (Actual Data Taken at 100 MHz. Probe Remains Linear to 0.2 V/m)


HI-6005 Lin

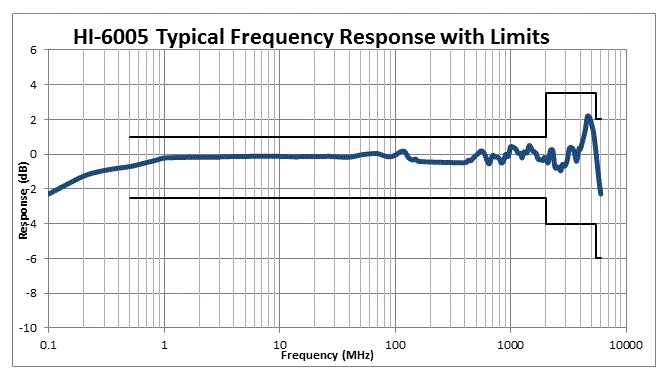

HI-6005 Electric Field Probe Frequency Response (Anechoic Room and TEM Cell Setups - Field Level 20 V/m)


HI-6005 Lin

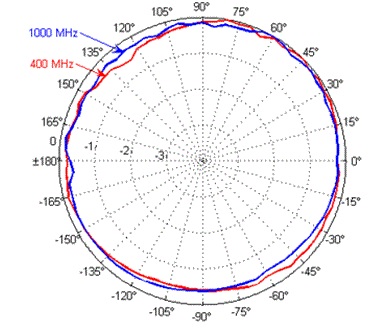

HI-6005 Electric Field Probe Isotropic Deviation (Actual Data Taken at 400 MHz - Field Level 20 V/m - Maximum Variation 0.54 dB)


HI-6005 ISo
