Токовый пробник 94106-1 (100 кГц – 450 МГц)

токовый пробник 94106-1

Особенности 94106-1

Параметры датчика тока модели 94106-1

• Диапазон: 100 кГц – 450 МГц.

• Диаметр окна: 1.25” (3,18 см).

Применение пробника 94106-1

• Тестирование по стандартам.

• Мониторинг ВЧ тока без прямого подключения.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 94106-1


Токовый пробник 94106-1 (ETS-Lindgren) представляет собой измерительное устройство с 1.25 дюймовым окном, работающий в частотах 100кГц-400МГц.

Пробник 94106-1 подходит идеально для контроля инжекционного тока во время тестирования на восприимчивость (RTCA/DO-160C) или испытаний CS114 (MIL-STD-462D).

Другое применение 94106-1 состоит в диагностике синфазного тока, излучаемого источником.

Датчик 94106-1, имеющий достаточно большое окно в диаметре (3,18 см), отлично подходит для многих размеров силового кабеля (типа AWG 4/0 и пр.).


Характеристики электрические


• Макс. частота: 450 МГц.

• Мин. частота: 100 кГц.

• Импеданс (передаточный): 1-10 Ом.

• Импеданс (нагрузочный): 50 +/- j0.

• Макс. ток: 400Гц – 200А, DC-60Гц - 200А, Pulse – 50А, RF(CW) – 20А.


Характеристики физические


• Вес: 430 гр.

• Диаметр внешний: 8,26 см.

• Диаметр окна датчика: 3,18 см.

• Размер по ширине датчика: 3,56 см.

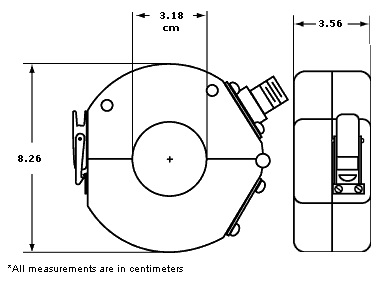

Схема токового пробника 94106-1


Модель пробника 94106-1

схема токового пробника 94106-1

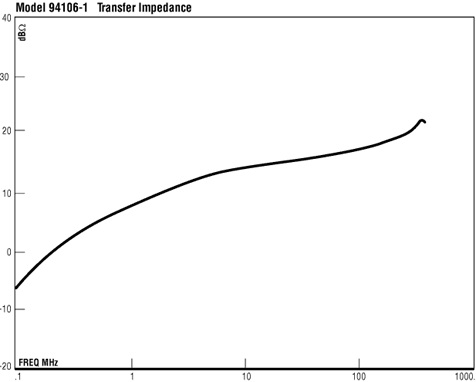

Техническая диаграмма пробника 94106-1

94106-1 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 94106-1
