Токовый пробник 93686-8 (10 кГц – 200 МГц)

Особенности 93686-8

Параметры датчика тока 93686-8

• Диапазон охватываемых частот: 10 кГц – 200 МГц.

• Диаметр окна датчика тока: 2.625" (6,65 см).

Применение токового пробника 93686-8

• Тесты на соответствие стандартам и заданным требованиям.

• Измерение (без прямого подключения) ВЧ тока.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 93686-8

Пробник 93686-8 представляет собой универсальный датчик тока пр-ва ETS-Lindgren, работающий в частотах 10 кГц – 200 МГц.

Диагностический инструмент 93686-8 имеет довольно большого диаметра окно (6,65 см), что позволяет мерить ток кабелей больших размеров и любого питания.

В ряде случаев, модель пробника 93686-8 может заменять модель 91550-1.

Токовый пробник 93686-8 за счет своего окна идеально подходит для диагностических измерений или измерений по ст. MIL-STD-1399.

Характеристики 93686-8 электрические

• Миним. частота: 10 кГц.

• Максим. частота: 250 МГц.

• Ток (максим.): 400Гц – 300А, DC-60Гц – 300А, Pulse – 62А, RF(CW) – 62А.

• Импеданс (нагруз.): 50 +/- j0.

• Импеданс (перед.): 8 Ом.

Характеристики 93686-8 физические

• Ширина: 5,38 см.

• Вес: 2,27 кг.

• Диаметр (внешн.): 13,97 см.

• Диаметр окна: 6,65 см.

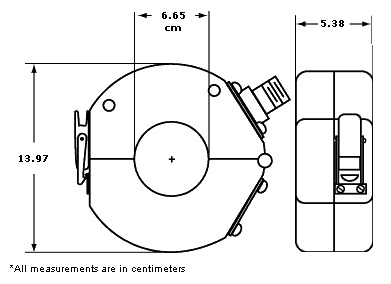

Схема токового пробника 93686-8

Модель пробника 93686-8

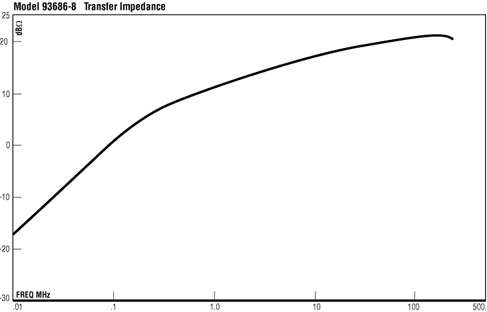

Техническая диаграмма пробника 93686-8

93686-8 Current Probe Transfer Impedance (Typical)
