Токовый пробник 94430-1 (10 кГц – 250 МГц)

токовый пробник 94430-1

Особенности 94430-1

Параметры датчика тока 94430-1

• Диапазон: 10 кГц – 250 МГц.

• Диаметр окна: 0,75”.

Применение пробника 94430-1

• Для тестов на соответствие военных и других стандартов.

• Для измерений тока ВЧ без прямого контакта.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 94430-1


Токовый пробник 94430-1 производства ETS-Lindgren используется не только на рабочих постоянных местах, но и передвижных.

Тесты ЭМС (с запасом надежности в 6 или 20 дБ) могут проводиться на различных системах вооружения, кораблях, самолетах, а также наземных транспортных средствах.

Пробник 94430-1 используется также при высокой интенсивности излучаемого поля РЧ электромагнитной среды для сертификации (FAA) коммерческих самолетов.


Характеристики пробника 94430-1

Электрические характеристики

• Min частота: 10 кГц.

• Max частота: 250 МГц.

• Максимальный основной ток: 200А (400Гц), 200А (60Гц).

• Нагрузочный импеданс: 50 +/- j0.

• Передаточный импеданс: 6 Ω.

Физические характеристики

• Диаметр внешний: 5,72 см.

• Ширина пробника: 2,54 см.

• Диаметр окна: 1,91 см.

• Вес датчика: 0,18 кг.

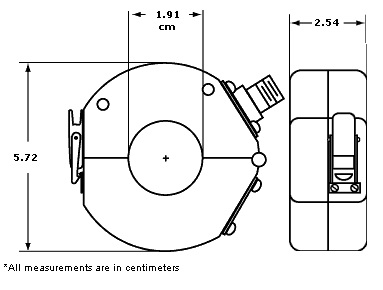

Схема токового пробника 94430-1


Модель пробника 94430-1

схема токового пробника 94430-1

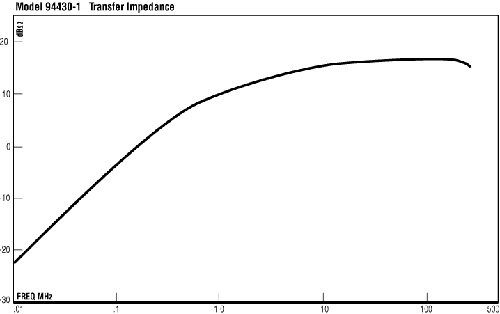

Техническая диаграмма пробника 94430-1

94430-1 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 94430-1
