Токовый пробник 91550-2 (10 кГц – 150 МГц)

токовый пробник 91550-2

Особенности 91550-2

Параметры датчика тока 91550-2

• Диапазон: 10 кГц – 150 МГц.

• Диаметр окна: 1.25” (3,18 см).

Применение пробника 91550-2

• Для тестов стандартов.

• Проверка соответствия.

• Измерение тока ВЧ без прямого соединения.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 91550-2


Пробник 91550-2 входит в серию 91550 датчиков тока ETS-Lindgren.

Данные устройства позволяют эффективно проводить тестирования на соответствие параметрам и стандартам.

Токовый пробник 91550-2 оптимизирован для высоких мощностей и низкой скважности импульсного тока.

Диапазон (10 кГц – 150 МГц) позволяет проверять требования ст.MIL-STD-461D и ст.MIL-STD-462D.

Датчик тока 91550-2 первоначально был разработан для измерений радиолокационных передатчиков.

Однако зонды серии 91550 нашли применение для измерений устройств с большой нагрузкой (электродвигатели и пр.).

Пробник тока 91550-2 будет отличным диагностическим инструментом для инженеров испытателей.

Прибор может работать в линейной области в течение всей операции теста.

Достаточный размер окна (3,18см) пробника 91550-2 позволяет мерить большие кабели (силовые, сигнальные и другие).


Параметры электрические


• Минимальная частота: 10 кГц.

• Максимальная частота: 150 МГц.

• Импеданс трансферный: 1 Ом.

• Импеданс нагрузки: 50 Ом.

• Ток максимальный: 400Hz – 225А, DC-60Hz – 350А, Pulse – 100А, RF(CW) – 28А.


Параметры физические


• Вес токового датчика: 600 гр.

• Ширина модели: 3,56 см.

• Диаметр внешний: 8,26 см.

• Диаметр окна: 3,18 см.

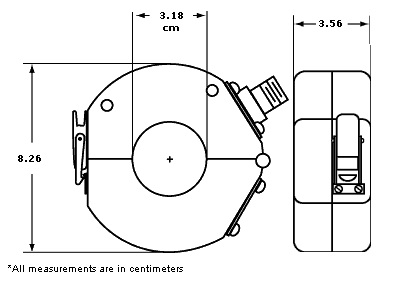

Схема токового пробника 91550-2


Модель пробника 91550-2

схема токового пробника 91550-2

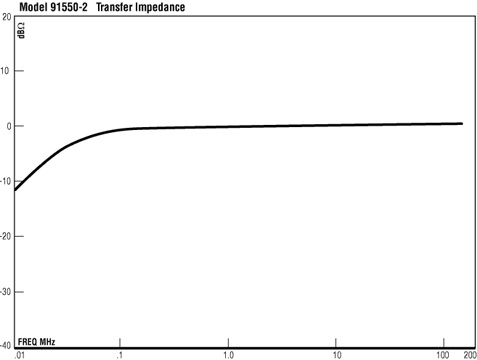

Техническая диаграмма пробника 91550-2

91550-2 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 91550-2
