Токовый пробник 94606-6 (1 кГц – 5 МГц)

токовый пробник 94606-6

Особенности 94606-6

Параметры датчика тока 94606-6

• Диапазон: 1 кГц – 5 МГц.

• Диаметр окна: 5” (12,7 см).

Применение пробника 94606-6

• Тестирование на соответствие требованиям и стандартам.

• Измерение ВЧ тока без прямого с кабелем соединения.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 94606-6


Токовые пробники из серии 94606 производства ETS-Lindgren (модели 94606-1 и 94606-6), с окном диаметром 12,7 см, различаются между собой уровнем чувствительности и диапазоном частоты.

Окно большого диаметра делает токовый пробник 94606-6 универсальным.

С помощью токового пробника 94606-06 возможно произвести любые измерения тока в частотном диапазоне от 1 кГц до 100 МГц, в том числе импульсного высокоуровневого тока легкого цикла.

С учетом выбора соответствующего частотного диапазона и уровня чувствительности, токовые пробники серии 94606 могут заменять токовые пробники семейства 91550-1, которые имеют также большой размер диаметра окна.

Датчики тока или токовые пробники серии 94606 за счет большого диаметра удобны для проведения диагностики, а также измерений синфазного режима по стандарту MIL-STD-1399.

Большой диаметр окна токовых пробников ETS-Lindgren серии 94606 позволяет легко измерять на сигнальном или питающем кабеле разного размера. Например, кабель типа AWG 4/0 может использоваться при токе 100-300 А.

Ток насыщения токового датчика равен допустимой нагрузке по значению тока проводов, которые находятся в его окне.


Характеристики пробника 94606-6

Характеристики электрические

• Частота минимум: 1 кГц.

• Частота максимум: 5 МГц.

• Сопротивление переходное: 1 Ом.

• Ток первичный максимум: 350А (400Гц), 350А (0-60Гц), 300А (ВЧ волна незатухающая), 400А (сигнал).

Характеристики физические:

• Ширина: 5,38 см.

• Внешний диаметр датчика: 19,81 см.

• Внутренний диаметр окна: 12,7 см.

• Вес пробника: 3,18 кг.


Технические диаграммы токовых пробников

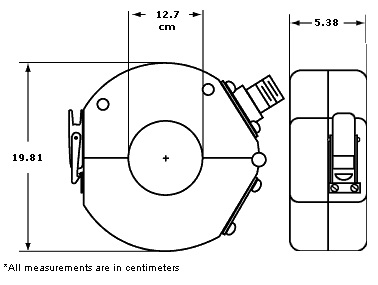

Диаграмма токового пробника 94606-6

диаграмма токового пробника 94606-6

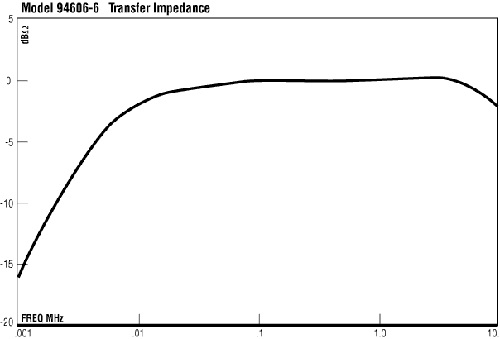

94606-6 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 94606-6


























Набор пробников E/H ETS-Lindgren


набор пробников 7405.


Пробники E-поля ETS-Lindgren


пробник HI-6005 (не выпускается), пробник HI-6022 (не выпускается),

пробник HI-6006 (100 кГц - 6 ГГц), пробник HI-6023 (10 кГц - 1 ГГц),

пробник HI-6053 (10 МГц - 40 ГГц), пробник HI-6105 (100 кГц - 6 ГГц),

пробник HI-6122 (10 кГц - 1 ГГц), пробник HI-6153 (10 МГц - 40 ГГц).


Токовые пробники ETS-Lindgren


пробник 91197-1 (10 кГц - 8 МГц), пробник 91550-1 (10 кГц - 100 МГц),

пробник 91550-2 (10 кГц - 150 МГц), пробник 91550-5 (10 кГц - 200 МГц),

пробник 93511-1 (10 кГц - 30 МГц), пробник 93686-1 (10 кГц - 30 МГц),

пробник 93686-8 (10 кГц - 200 МГц), пробник 94106-1 (100 кГц - 450 МГц),

пробник 94111-1 (1 МГц - 1000 МГц), пробник 94430-1 (10 кГц - 250 МГц),

пробник 94606-1 (10 кГц - 100 МГц), пробник 94606-6 (1 кГц - 5 МГц).
