Токовый пробник 94606-1 (10 кГц – 100 МГц)

Особенности 94606-1

Параметры токового датчика 94606-1

• Диапазон: 10 кГц – 100 МГц.

• Диаметр окна: 5” (12,7 см).

Применение пробника 94606-1

• Тестирование на соответствие стандартам (MIL-STD-1399).

• Измерение тока ВЧ без соединения напрямую с кабелем.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 94606-1

Токовые пробники ETS-Lindgren моделей 94606-1 и 94606-6 с одинаковыми окнами (диаметр - 12,7 см) различаются степенью чувствительности, а также частотными диапазонами.

Большое окно токовых датчиков серии 94606 делает их универсальными.

Модель 94606-01 токового пробника ETS-Lindgren позволяет проводить необходимые измерения тока в частотах 10 кГц – 100 МГц.

Токовый пробник способен также измерять приложения, где проходит импульсный ток высокого уровня.

Датчик тока 94606-01 за счет большого окна эффективен для диагностики и измерений режима согласно стандарту MIL-STD-1399.

В соответствие с необходимыми характеристиками (чувствительность, диапазон частот) токовые пробники 94606 могут замещать 91550-1, которые обладают тоже большим диаметром окна.

Большое окно датчиков тока моделей 94606-1 и 94606-6 позволяет тестировать и проводить измерения на питающем и сигнальном кабеле разного размера.

Ток насыщения датчика равен допустимой по току нагрузке в проводах, находящихся в его окне.

Характеристики пробника 94606-1

Характеристики электрические

• Частота минимум: 10 кГц.

• Частота максимум: 100 МГц.

• Сопротивление переходное: 5 Ом.

• Импеданс нагрузки: 50 +/- j0.

• Ток первичный максимум: 350А (400Гц), 350А (0-60Гц), 100А (ВЧ волна незатухающая), 100А (сигнал).

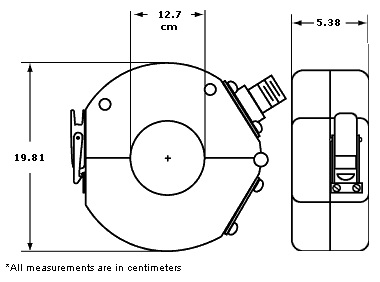

Характеристики физические

• Ширина: 5,38 см.

• Внутренний диаметр окна: 12,7 см.

• Внешний диаметр датчика: 19,81 см.

• Вес пробника: 3,18 кг.

Технические диаграммы токовых пробников

Диаграмма токового пробника 94606-1

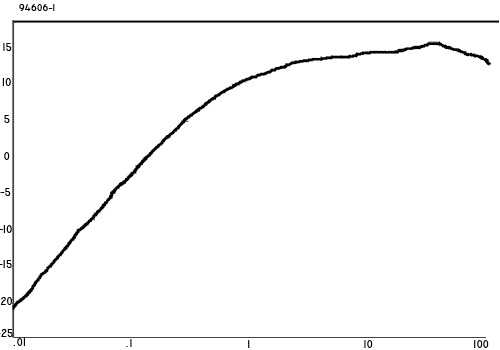

94606-1 Current Probe Transfer Impedance (Typical)

Набор пробников E/H ETS-Lindgren

• набор пробников 7405.

Пробники E-поля ETS-Lindgren

• пробник HI-6005 (не выпускается), пробник HI-6022 (не выпускается),

• пробник HI-6006 (100 кГц - 6 ГГц), пробник HI-6023 (10 кГц - 1 ГГц),

• пробник HI-6053 (10 МГц - 40 ГГц), пробник HI-6105 (100 кГц - 6 ГГц),

• пробник HI-6122 (10 кГц - 1 ГГц), пробник HI-6153 (10 МГц - 40 ГГц).

Токовые пробники ETS-Lindgren

• пробник 91197-1 (10 кГц - 8 МГц), пробник 91550-1 (10 кГц - 100 МГц),

• пробник 91550-2 (10 кГц - 150 МГц), пробник 91550-5 (10 кГц - 200 МГц),

• пробник 93511-1 (10 кГц - 30 МГц), пробник 93686-1 (10 кГц - 30 МГц),

• пробник 93686-8 (10 кГц - 200 МГц), пробник 94106-1 (100 кГц - 450 МГц),

• пробник 94111-1 (1 МГц - 1000 МГц), пробник 94430-1 (10 кГц - 250 МГц),

• пробник 94606-1 (10 кГц - 100 МГц), пробник 94606-6 (1 кГц - 5 МГц).
