Токовый пробник 91550-5 (10 кГц – 200 МГц)

токовый пробник 91550-5

Особенности 91550-5

Параметры датчика тока 91550-5

• Диапазон: 10 кГц – 200 МГц.

• Диаметр окна: 1.25” (3,18 см).

Применение пробника 91550-5

• Измерения высокочастотного тока без прямого контакта.

• Тестирования по стандартам и другим требованиям.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 91550-5


Пробник 91550-5 является разновидностью токовых датчиков ETS-Lindgren из серии 91550.

Данный пробник имеет окно 1.25” и используется для частот 10 кГц – 200 МГц.

Датчик 91550-5 применяется для измерений тока и тестирования аппаратуры на соответствие параметрам.

Токовый пробник идеально подходит для ст.MIL-STD-461D/ст.MIL-STD-462D.

Возможность проведения диагностики на соответствие необходимым требованиям подойдет для инженеров испытателей.

Применяется этот универсальный датчик также при измерениях с большой нагрузкой, например, измерения параметров электродвигателей.

Вообще, токовый пробник 91550-5 оптимизирован для измерений высокой мощности и низкой скважности импульсного тока.


Электрические параметры 91550-5


• Max частота: 200 МГц.

• Min частота: 10 кГц.

• Нагрузочный импеданс: 50 Ом.

• Трансферный импеданс: 1 Ом.

• Max первичный ток: 275А (400Hz), 350А (DC-60Hz), 100А (Pulse), 2А (RF(CW)).


Физические параметры 91550-5


• Вес токового датчика: 600 гр.

• Диаметр окна: 3.18 см.

• Общая ширина: 3,56 см.

• Внешний диаметр модели: 8,26 см.

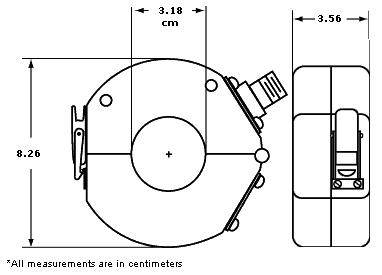

Схема токового пробника 91550-5


Модель пробника 91550-5

схема токового пробника 91550-5

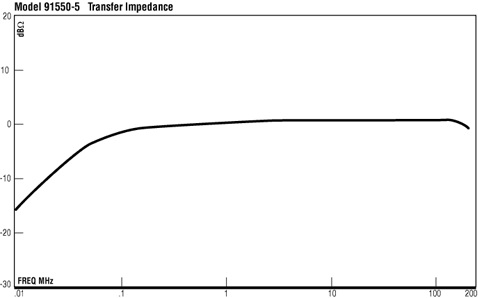

Техническая диаграмма пробника 91550-5

91550-5 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 91550-5
