HI-6006 - Пробник электрического поля (100 кГц – 6 ГГц)



пробник HI-6006

Особенности пробника HI-6006


• Диапазон частот HI-6006: 100кГц – 6ГГц.

• Динамический диапазон: 0,5В/м – 800В/м.

• Сменная аккумуляторная батарея.

• Инновационная конструкция HI-6006.

• Высокая помехозащищенность зонда.

• Работает с большинством средств ч.3.

• Защищенное программное обеспечение.

• Обеспечивает отдельное и суммарное значение оси.

• Аккредитованные калибровочные отчеты A2LA.

• Подходит для военных стандартов:

- MIL-STD 461E ЭМ восприимчивость (RS).

• Подходит для автомобильных стандартов (Спец 1):

- GMW 3091/3097/3103,

- SAE J1113/27,

- FORD FMC 1278.

• Подходит для коммерческих стандартов:

- EN/IEC 61000-4-3.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание пробника электрического поля HI-6006


Пробник HI-6006 представляет собой современный интеллектуальный зонд электрического поля, который обеспечивает высокоточное быстрое измерение ЭМС (100кГц – 6ГГц).

Прибор HI-6006 выделяется в своей отрасли отменными характеристиками и имеет сменную аккумуляторную батарею, что позволяет применять его в полевых условиях.

Наличие оптической связи для разных вариантов снятия показаний делает пробник HI-6006 идеальным для его применения в широком спектре полевого мониторинга.

HI-6006 разработан и для диапазона динамического, что дает возможность считывать данные непрерывно по всем трем ((X, Y, Z) осям, как отдельно, так и суммарно.

Одной из уникальных особенностей пробника HI-6006 является наличие у него сменной аккумуляторной батареи. При необходимости пользователь может легко сменить батарею без дополнительной калибровки. Простая синхронизация HI-6006 – это все, что надо для контроля уровня заряда батареи.

Серия HI-6000 зондов обеспеченна ручным функционированием и программным управлением (интерфейсы IEEE 488, RS-232). Одновременно могут отражаться показания от 4-х зондов.

Для подключения HI-6006 к компьютеру доступны интерфейсы Hi-4413USB или Hi-4413P Serial.

Зонд HI-6006 ETS-Lindgren выполняет измерения в достаточно большом частотном диапазоне. Превосходные характеристики прибора позволяют производить тесты по разным стандартам (военным, коммерческим, автомобильным).


Приложения для HI-6006


• MIL-STD-461F (RS),

• GMW3091/3097/3103,

• SAE J1113/27,

• EN/IEC 61000-4-3,

• FORD FMC 1278.


Стандартная конфигурация HI-6006


• Пробник HI-6006.

• Отчет A2LA калибровки.

• Переносная сумка (чехол).

• Разборный коннектор (2).

• Скоростное зарядное устройство.

• Синхронизатор для батареи.

• Кабель оптический, 10м.

• Запасные винты для батареи.

• Руководство по эксплуатации HI-6006.


Опции для HI-6006


• Модем оптический для подключения:

- через послед. порт компьютера (HI-4413P).

• Модем оптический для подключения:

- через USB порт компьютера (HI-4413USB).

• Интерфейсная плата для мониторинга поля (H-491277).

• Кабель оптический расширения до 50м (H-491106-xx).

• Сборный стенд для пробника (H-491269).

• Стойка для пробника (H-491276).

• Дополнительные несущие пробника для высоты.


Технические характеристики HI-6006


Электрические показатели


• Частотный диапазон HI-6006: 100кГц – 6ГГц.

• Обнаружение: Isotropic (оси X, Y, Z).

• Частотный отклик:

- 100кГц – 2ГГц (+1,0дБ, -3,5дБ);

- 2ГГц – 5,5ГГц (+3,5дБ, -4,0дБ);

- 5,5ГГц – 6,0ГГц (+2,0дБ, -6,5дБ).

• Частотный отклик с коррекцией:

- 100кГц – 6,0ГГц (±0,9дБ).

• Динамический диапазон зонда HI-6006:

- 0,5В/м – 800В/м (один диапазон).

• Разрешение: 0,01В/м.

• Изотропное отклонение: ±0,5дБ (400МГц).

• Линейность: ±0,5дБ (1В/м – 800В/м).

• Перегрузка: более 1500В/м CW.


Физические показатели


• Интерфейс пробника HI-6006:

- оптическое волокно дуплекс (мульти-режим 200мкрн);

- коннекторы FSMA, интегральный оптический кабель (1м).

• Диапазон температуры рабочей:

- 10 – 40град., влажность 5 – 95% без конденсации;

- 50 – 104град., влажность 5 – 95% без конденсации.

• Батарея для HI-6006:

- заряжаемая батарея, тип NiMH, работа до 8ч.

• Зарядное устройство для пробника HI-6006:

- 100В – 240В (AC), вход универсальный.

• Размер крышки защитной: 40мм.

• Габариты корпуса HI-6006:

- 32 х 32 х 32мм (Высота х Ширина х Глубина).

• Вес зонда HI-6006 составляет: 0,08кг.

• Крепеж зонда: 1/4” 20 UNC внутренняя резьба.


Технические графики HI-6006

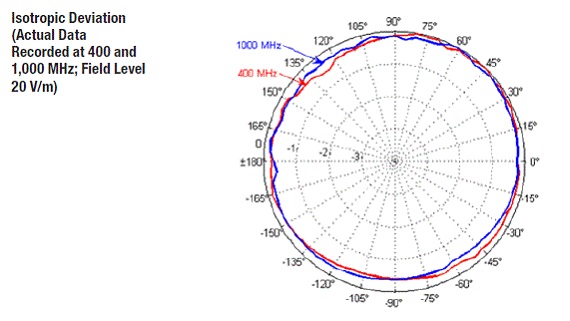

Изотропное отклонение пробника HI-6006


HI-6006 Isotropic Deviation

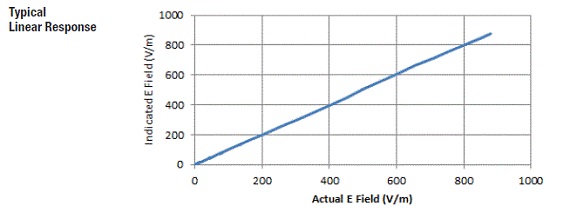

Линейный отклик пробника HI-6006


HI-6006 Linear Response

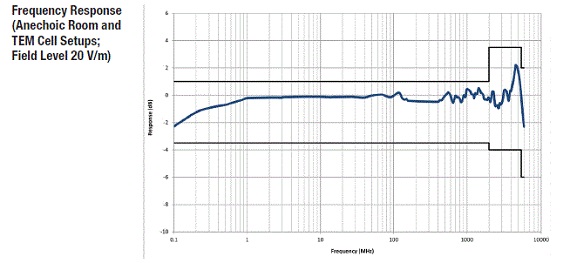

Частотная характеристика пробника HI-6006


HI-6006 Typical Frequency
