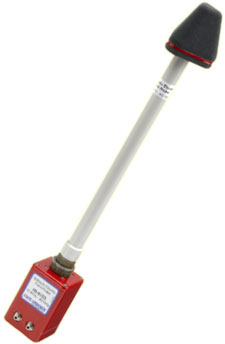

Пробник HI-6053 электрического поля (10 МГц – 40 ГГц)
Особенности HI-6053
• Диапазон частот HI-6053 пробника: 10 МГц – 40 ГГц.
• Диапазон динамический составляет: 2 – 800 В/м (ед.).
• Питание от сменной (перезаряжаемой) батареи.
• Значения по осям: индивидуальные, суммарные.
• Аккредитованные A2LA калибровочные отчеты.
• Спец-ции автомоб.: SAE J1113/27, GM93100GS, GM9120P, GM9114P.
• Спец-ции военн.: MIL-STD 461F (RS) Radiated Susceptibility.
• Работает с более 3 части ПО на совместимость.
Конфигурация HI-6053
Стандартная конфигурация HI-6053
• Агрегат HI-6053.
• Кабель (волоконно-оптический) – 10м.
• Коннектор (2).
• Зарядное устройство (быстрая зарядка).
• Чехол для переноски устройства.
• Отчет о калибровки (A2LA).
• Руководство по эксплуатации HI-6122.
Дополнительные опции для HI-6053
• Модем оптический порт USB (комп.): HI-4413USB.
• Модем оптический для послед. порта: HI-4413P.
• Карта интерфейсная для Монитора поля: H-491277.
• Кабель оптический расширения до 50м: H-491106-xx.
• Сбор. стенд зонда: H-491269.
• Доп. транспортер для стенда зондового: H-491276.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание пробника HI-6053
Пробник HI-6053 (ETS-Lindgren) используется для тестирования E-поля, в рамках 10 МГц – 40 ГГц.
Модель HI-6105 имеет инновационную разработку и представляет собой полностью интеллектуальный датчик, который позволяет быстро и точно проводить измерения различных характеристик.
Зонд HI-6053 может тестировать в широкополосном частотном диапазоне, прекрасно работает в динамическом режиме, а применение оптической линии позволяет использовать это устройство в полевых условиях.
Пробник применяется для тестирования на соответствие многих спецификаций, стандартов (требования в автомобильной, военной промышленности).
Динамический диапазон пробника ETS-Lindgren модели HI-6105позволяет непрерывно считывать данные по измерительным осями поля.
Зондирующее устройство HI-6105 можно подключать к компьютеру, пользуясь при этом программой ProbeView.
Вообще, датчики серии HI-6100 обеспеченны ручным управлением и программным (IEEE 488, RS-232 интерфейсы).
При необходимости данные можно снимать одновременно сразу с 4-х устройств.
Питание пробника HI-6053 производится от аккумуляторной батареи.
Характеристики HI-6053 электрические
• Частотный охват: 10 МГц – 40 ГГц.
• Обнаружение: изотроп. (X, Y, Z).
• Част. хар-ки: 10-100МГц + 3.0, -4.0дБ, 100МГц -1ГГц +3.0, -0.5дБ, 1-18ГГц +4.0, -2.0дБ, 18-40ГГц +3.5, -4.5дБ.
• Хар-ки с коррекц: 10МГц – 18ГГц ± 0.9дБ, 18-40ГГц ± 1.1дБ.
• Динамич. диапазон сост.: 2 - 800 В/м (single).
• Разрешение в пределах: 0,01 В/м.
• Отклонение изотроп: ±1 дБ < 18ГГц.
• Значение линейности сост.: ± 0.5 дБ (1 ГГц).
• Част. дискрет. макс: Модем мод. HI-4413P - 44 Выб/сек, Монитор поля мод. HI-6100 - 70 Выб/сек.
• Макс. перегрузка м.б.: > 1500 В/м CW.
Характеристики HI-6053 физические
• Интерфейс физич.: коннекторы FSMA, дуплексный оптич. кабель (200 мкр мультимод).
• Питание:батарея NiMH AAA.
• Зарядник: 100-240 VAC (до 3ч).
• Раб. температура: 10-40°C.
• Размеры: 43,8 х 5,7 см.
• Крепление: 1/4 - 20 UNC (внутр. резьб.).
• Вес изделия: 360 грамм.
Дополнительная информация по HI-6053
• Руководство по пробникам HI-6053 (по запросу)

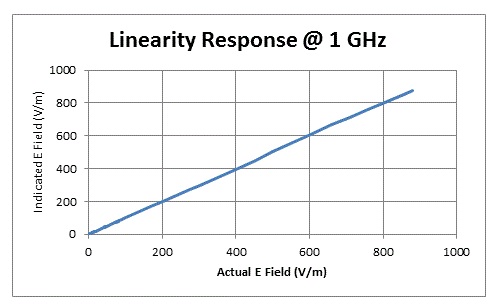

• HI-6053 Electric Field Probe Linear Response

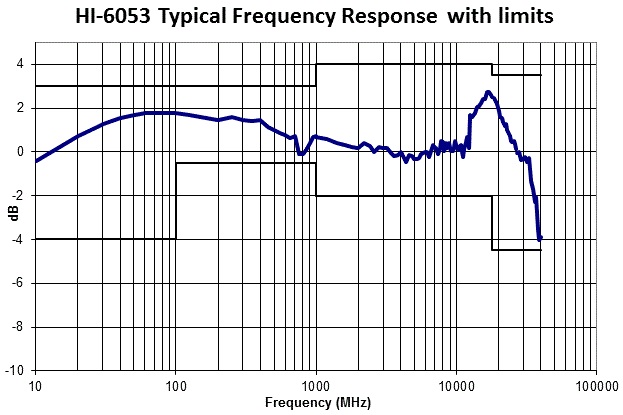

• HI-6053 Electric Field Probe Typical Frequency Response with Limits

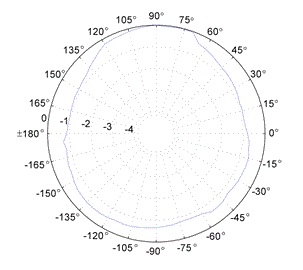

• HI-6053 Electric Field Probe Typical Isotropic Response in dB at 1 GHz

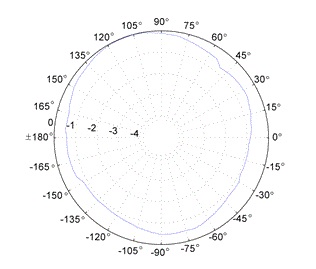

• HI-6053 Electric Field Probe Typical Isotropic Response in dB at 10 GHz
• HI-6053 Electric Field Probe Typical Isotropic Response in dB at 18 GHz
