Токовый пробник 91197-1 (10 кГц – 8 МГц)

токовый пробник 91197-1

Особенности 91197-1

Параметры датчика тока 91197-1

• Диапазон: 10 кГц – 8 МГц.

• Диаметр окна: 1.25” (3,18 см).

Применение пробника 91197-1

• Тестирование, диагностика.

• Проверка стандартов.

• Без контактное измерение тока ВЧ.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового датчика 91197-1


Пробники 91197-1 и 91197-1L представляют собой токовые датчики с самой чувствительной зондовой низкой частотой (10 кГц – 8 МГц).

Эти пробники ETS-Lindgren отлично подходят для тестов на проверку выполнения требований, а также ст. MIL-STD-462 CEO1 и ст.RSO1.

Калибровка ниже 20Гц делает их идеальными средствами для испытаний.

Вместе с анализатором спектра (СВЧ) можно снизить чувствительность менее 100Гц.

Такая чувствительность важна при специфических измерениях в военной области (на подводных лодках и пр.).

Окно токового пробника 91197-1, диаметром 3.18 см, позволяет проводить измерения различных кабелей (сигнальных, силовых и других).


Электрические данные 91197-1


• Мин. частоты: 10 кГц.

• Частоты макс.: 8 МГц.

• Макс. ток: 350А (400Гц, DC-60Гц), 100А (Pulse, RF(CW)).

• Коннектор: N-типа.

• Импеданс (нагрузки): 50 Ом.

• Импеданс (трансферный): 0,33 Ом.


Физические данные 91197-1


• Ширина модели: 3.56 см.

• Вес датчика: 600 гр.

• Диаметр окна: 3,18 см.

• Диаметр внешний: 8,26 см.

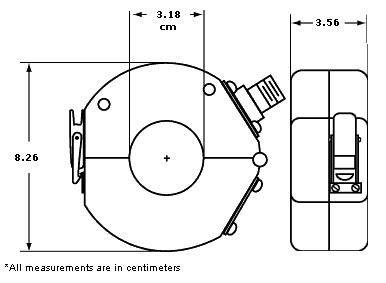

Схема токового пробника 91197-1


Модель пробника 91197-1

схема токового пробника 91197-1

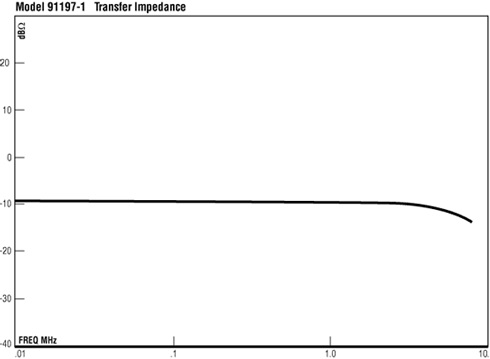

Техническая диаграмма пробника 91197-1

91197-1 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 91197-1
