Токовый пробник 93511-1 (10 кГц – 30 МГц)

Особенности 93511-1

• Диапазон: 10 кГц – 30 МГц.

• Диаметр окна: 1.25” (3,18 см).

• Проверка стандартов.

• Тесты на соответствие техсредств требованиям.

• Без прямого контакта измеряется ВЧ ток.

Токовый пробник 93511-1 хорош для тестирования оборудования по многим стандартам.

Великолепен он и для диагностики в диапазоне 10 кГц – 30 МГц.

Среди стандартов возможна проверка требований MIL-STD-461D и других.

Пробник 93511-1 имеет полное постоянное сопротивление в 1 ом при 100 кГц - 10 МГц.

Такая особенность позволяет осциллографу оставлять след текущей осциллограммы.

Токовый пробник 93511-1 имеет разновидность 93511-1L (20 кГц – 30 МГц).

• Мин. Частота: 10 кГц.

• Макс. частота: 30 МГц.

• Импеданс: 50 Ом.

• Импеданс (трансферный): 1 Ом.

• Макс. ток: 350А (400Гц, DC-60Гц), 200А (Pulse), 100А (RF(CW)).

• Макс. ток модели 93511-1L (DC-60Гц) – 800А.

• Разъем (выходной): N-Тип.

• Вес датчика тока: 600 гр.

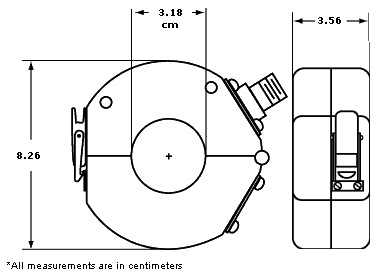

• Диаметр внешний: 8,26 см.

• Диаметр окна: 3.18 см.

• Ширина: 3,56 см.

Модель пробника 93511-1

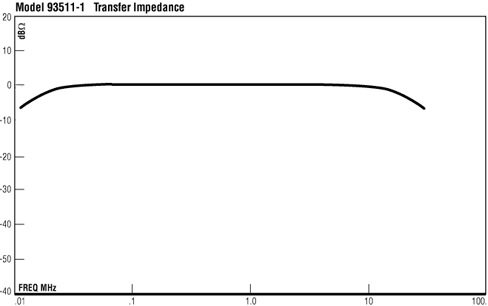

93511-1 Current Probe Transfer Impedance (Typical)
