Пробник HI-6105 электрического поля (100 кГц – 6 ГГц)

пробник HI-6105

Особенности HI-6105


• Диапазон частот HI-6105 пробника: 100 кГц – 6 ГГц.

• Диапазон динамический составляет: 0.5 – 800 В/м (ед.).

• Питание лазерное не ограничивает время тестирования.

• Значения по осям: индивидуальные или суммарные.

• Аккредитованные A2LA калибровочные отчеты.

• Спец-ции автомоб.: SAE J1113/27, GM93100GS, GM9120P, GM9114P.

• Спец-ции коммерч.: EN/IEC.61000-4-3 (RI) Radiated Immunities.

• Спец-ции военн.: MIL-STD 461F (RS) Radiated Susceptibility.

• Совместимость с современным ПО.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание пробника электрического поля HI-6105


Пробник HI-6105 (ETS-Lindgren) используется для тестирования E-поля, в рамках 100 кГц – 6 ГГц.

Модель зонда HI-6105 воплотила в себе последние конструкторские инновации, обладает низким уровнем шума и имеет миниатюрный размер.

Зонд HI-6105 позволяет проводить измерения в широкополосном частотном диапазоне, и отлично работает в динамическом режиме. Его превосходные характеристики позволяют проверять многие стандарты.

Динамический диапазон пробника ETS-Lindgren модели HI-6105позволяет непрерывно считывать данные (персональные или суммарные) по всем осям измерительным (X, Y и Z).

Пробник HI-6105 можно подключать к компьютеру и работать под управлением ProbeView. Передача данных будет осуществляться по волоконно-оптической линии.

Серия зондов HI-6100 обеспеченна ручным управлением и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.

Пробник HI-6105 обеспечивается лазерной энергией для непрерывного зондирования электрического поля.


Стандартная конфигурация HI-6105


• Агрегат устройства.

• Отчет калибровки (A2LA).

• Кабель волоконно-оптический (10м).

• Коннектор (2).

• Чехол для переноски устройства.

• Специальный набор для чистки.

• Руководство по эксплуатации HI-6105.


Дополнительные опции для HI-6105


• Оптический кабель расширения: H-491263-xx.

• Карта интерфейсная монитора поля: H-491277.

• Набор для ТО (оптоволокно): 112333.

• Сборочный зондовый стенд: H-491269.

• Доп. транспортер для стенда зондового: H-491276.


Характеристики HI-6105 электрические


• Частотный охват: 100 кГц – 6 ГГц.

• Обнаружение: изотроп. (X, Y, Z).

• Част. хар-ки: 500кГц - 2ГГц +1.0, -2.5 дБ, 2 - 5,5ГГц +3.5, -4.0 дБ, 5.5 - 6ГГц +2.0, -6.0 дБ.

• Хар-ки с коррекц: 100кГц – 6ГГц ± 0.9 дБ.

• Динамич. диапазон сост.: 0.5 - 800 В/м (single).

• Разрешение в пределах: 0,01 В/м.

• Отклонение изотроп: ±0.5 дБ @ 400 МГц.

• Значение линейности сост.: ± 0.5 дБ (27 МГц).

• Част. дискретиз. (типовая): > 70 выб/сек (макс) >1500 В/м CW.

• Макс. перегрузка м.б.: > 1500 В/м CW.


Характеристики HI-6105 физические


• Интерфейс: оптоволокно дуплекс (62.5 микрон многомод), FC лазера, кабель оптич. 1м

• Питание: лазерное.

• Температур. диапазон: 10-40°C.

• Габариты корпуса: 32 х 32 х 32 мм.

• Датчик зашиты (высота): 43мм.

• Для монтажа: 1/4-20 UNC (внутр. резьб.).

• Вес изделия: 80 грамм.


Дополнительная информация по HI-6105


• Руководство по пробникам HI-6105 (по запросу)


HI-6105 Electric Field Probe Linearity (Actual Data Taken at 100 MHz. Probe Remains Linear to 0.2 V/m)


HI-6005 Lin

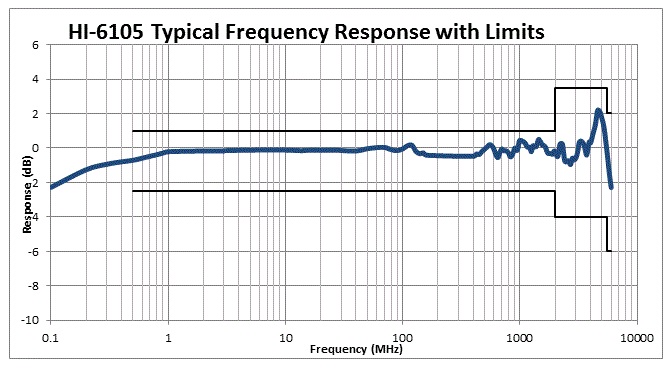

HI-6105 Electric Field Probe Frequency Response (Anechoic Room and TEM Cell Setups - Field Level 20 V/m)


HI-6105 Freq

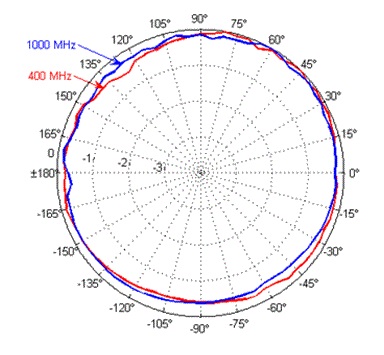

HI-6105 Electric Field Probe Isotropic Deviation (Actual Data Taken at 400 MHz - Field Level 20 V/m - Maximum Variation 0.54 dB)


HI-6105 ISo
