Токовый пробник 93686-1 (10 кГц – 30 МГц)

токовый пробник 93686-1

Особенности 93686-1

Параметры токового датчика 93686-1

• Диапазон: 10 кГц – 30 МГц.

• Диаметр окна: 2.62” (6,65 см).

Применение пробника 93686-1

• Диагностическое тестирование.

• Проверка стандартов (в том числе MIL-STD-1399).

• Измерение тока ВЧ - без прямого контакта с кабелем.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание токового пробника 93686-1


Пробник 93686-1 – универсальное устройство ETS-Lindgren с большим диаметром окна равному 6,65 см.

Такой размер диаметра окна пробника делает для специалиста возможным мерить любой кабель питания или сигнальный кабель любой толщины.

Данная модель датчика тока ETS-Lindgren 93686-1 позволяет осуществлять точные диагностику и измерения при частотах 10кГц – 30МГц.

Такой частотный диапазон применяется при ст. MIL-STD-461D CEIO1, ст. MIL-STD-461A/B/C CEO1.

Токовый пробник 93686-1 является сверхнадежным и удобным диагностическим устройством.


Электрические параметры


• Частота мин.: 10 кГц.

• Частота макс.: 30 МГц.

• Ток макс: 400Гц/350А, DC-60Гц/350А, Pulse/200А, RF(CW)/200А.

• Сопротивление (нагруз.): 50 +/- j0.

• Сопротивление (передат.): 2 Ω.


Физические параметры


• Диаметр модели (внешний): 13,97см.

• Ширина модели: 5,38см.

• Диаметр окна: 6,65см.

• Вес пробника: 2,27кг.

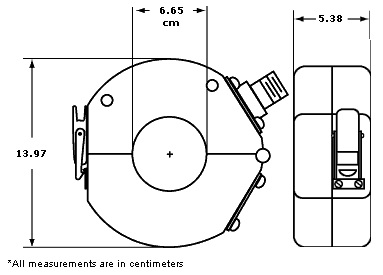

Схема токового пробника 93686-1


Модель пробника 93686-1

схема токового пробника 93686-1

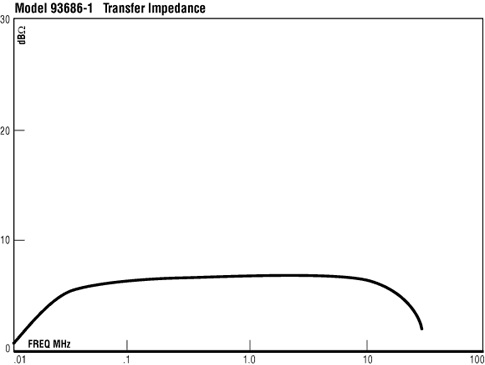

Техническая диаграмма пробника 93686-1

93686-1 Current Probe Transfer Impedance (Typical)

техническая диаграмма пробника 93686-1
