Набор пробников 7405 для ближнего EH-поля
Особенности 7405
• Пробники 7405 ближнего E и H поля.
• Предусилитель для усиления сигнала.
• Частотный диапазон широкополосный.
• Специализированные формы.
• Отклик линейный.
• Производство пробников 7405: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание набора пробников 7405
Набор пробников 7405 ETS-Lindgren включат в себя датчики специализированной формы: три в виде петли, один в виде втулки, один шарообразный и один с удлиненной рукояткой. Все пробники имеют разъем BNC.
В данном наборе зондов имеется также предусилитель с питанием от батареи, переносной чехол, описание и руководство.
Пробники ETS-Lindgren 7405 предназначены для исследования сигналов, например, с помощью анализатора спектра или осциллографа. Если есть необходимость для усиления тестируемого сигнала, то применяется предусилитель, входящий в состав набора 7405. Каждый ЭМС пробник имеет свое предназначение.
Шаровидный пробник используется для исследования в широком частотном диапазоне.

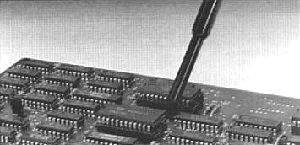

Пробник в виде втулки применяется для измерения поля вблизи источника сигала.

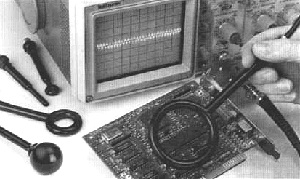

Петлевидные пробники служат для тестирований сигналов в магнитных полях различной чувствительности.
Конфигурация стандартного набора пробников 7405
• Пробники ближнего E- и H-поля в количестве 5 шт.
• Длина ручки держателя: 20 см.
• Тип разъема: BNC.
• Переносное приспособление набора (чехол).
• Коаксиальная насадка.
• Совместимость с осциллографами разных производителей.
Дополнительные опции к набору 7405
• Предусилитель 110В (10кГц-3ГГц) с разъемом BNC(f).
• Батарея никель-кадмиевая.
• Зарядное устройство.
Усиление с предусилителем
| Рабочая частота | Усиление сигнала |
| 100 кГц | 35.5 дБ |
| 2 ГГц | 38.1 дБ |
| 100 МГц | 37.2 дБ |
| 100 МГц | 37.2 дБ |
| 1 ГГц | 32.5 дБ |
| 2 ГГц | 25.0 дБ |
| 3 ГГц | 13.0 дБ |
| Модель 7405 | Отклонение E/H или H/E | Основное измерение | Тип пробника | Верхний резонанс |
| 901B | 41 дБ | H-поле | Петля, 6.0 см | 790.0 МГц |
| 902B | 29 дБ | H-поле | Петля, 3.0 см | 1.5 ГГц |
| 903B | 11 дБ | H-поле | Петля, 1.0 см | 2.3 ГГц |
| 904B | 30 дБ | E-поле | Шар, 3.6 см | > 1.0 ГГц |
| 905B | 30 дБ | E-поле | Втулка, 6 мм | > 3.0 ГГц |
| 907B | +12.0 дБм (типич) | 3 дБ (типич) | 100 кГц- 3 ГГц | +10.0 дБм |
Пробники E-поля ETS-Lindgren
• пробник HI-6005 (не выпускается), пробник HI-6022 (не выпускается),
• пробник HI-6006 (100 кГц - 6 ГГц), пробник HI-6023 (10 кГц - 1 ГГц),
• пробник HI-6053 (10 МГц - 40 ГГц), пробник HI-6105 (100 кГц - 6 ГГц),
• пробник HI-6122 (10 кГц - 1 ГГц), пробник HI-6153 (10 МГц - 40 ГГц).
Токовые пробники ETS-Lindgren
• пробник 91197-1 (10 кГц - 8 МГц), пробник 91550-1 (10 кГц - 100 МГц),
• пробник 91550-2 (10 кГц - 150 МГц), пробник 91550-5 (10 кГц - 200 МГц),
• пробник 93511-1 (10 кГц - 30 МГц), пробник 93686-1 (10 кГц - 30 МГц),
• пробник 93686-8 (10 кГц - 200МГц), пробник 94106-1 (100кГц - 450МГц),
• пробник 94111-1 (1 МГц - 1000 МГц), пробник 94430-1 (10 кГц - 250 МГц),
• пробник 94606-1 (10 кГц - 100 МГц), пробник 94606-6 (1 кГц - 5 МГц).
Набор пробников E/H ETS-Lindgren
• набор пробников 7405.
