Стержневая антенна 3301C (30 Гц – 50 МГц)

Особенности антенны 3301C

• Диапазон: 30 Гц – 50 МГц.

• Непрерывная работа до 30 часов (без подзарядки).

• Подходит для MIL-STD 461F.

• Индивидуальная калибровка.

Конфигурация антенны 3301C

Стандартная конфигурация

• Антенна 3301C.

• Стержневой регулируемый элемент.

• Противовес (61см х 61см).

• Опорная плита (внутренняя резьба UNC 1/4-20).

• Набор для заземления и ВЧ-кабель (MIL-STD 461F).

• Батареи АА (никель-металл-гибридные) и адаптер постоянного/переменного тока.

• Встроенный в основание антенны предусилитель и BNC-разъем («мама»).

• Индивидуальная калибровка (ARP-958, SAE, ANSI C63.5).

• Руководство, сертификат калибровки.

Дополнительные опции

• Неотражающий неметаллический штатив для антенн ETS-Lindgren.

• Специальный футляр для переноски антенны 3301C.

• Калибровочный блок (3301CAL), предназначенный калибровки антенного коэффициента.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание активной антенны EMCO 3301C

Антенна EMCO 3301C представляет собой активную несимметричную антенну для работы в частотах от 30 Гц до 50 ГГц.

Модель антенны 3301C является функциональной стержневой антенной производства компании ETS-Lindgren.

Стержневая антенна ETS-Lindgren создана для определения в одной полосе, на всем своем диапазоне, электрического поля.

Активная антенна модели 3301C, в отличие от пассивной антенны 3303, не имеет механизма переключения и регулировки полос.

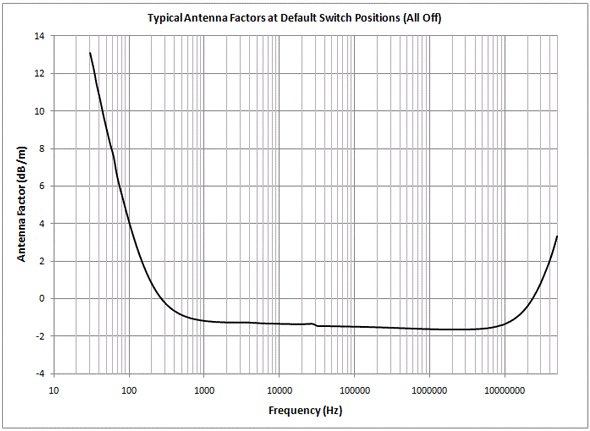

Точки спада коэффициента антенны 3301C на 3дБ имеются на уровне 170Гц, а также 30МГц.

В диапазоне от 250Гц до 20МГц антенный коэффициент неравномерен на +/- 1дБ.

Во избежание насыщения НЧ сигналами, можно осуществить переключение на 3 дБ низшей точки при 170Гц, 1,9кГц, 22кГц.

Антенна EMCO 3301C позволяет мерить электрические поля при 1 МГц с полосой 1кГц на +7дБ.

Предусмотренный индикатор насыщения сигнализирует о необходимости подключения внутренних аттенюаторов.

Насыщение при напряженности < 0,8В/м не возникает, что образует широчайший диапазон (динамический) до 141дБ.

Антенна ETS-Lindgren 3301C состоит из стержня, противовеса и блока питания. Стержень может регулироваться по длине.

Встроенный в широкополосный усилитель с высоким входным сопротивлением противовес, имеет габариты 61см. х 61см.

Блок питания антенны 3301C служит для зарядки батареи (90-265В, ток переменный, 50/60Гц).

Средства управления стержневой антенны 3301C, а также индикаторы, находящиеся на ее передней панели, включают: индикатор включения/выключения питания, выключатель электропитания, индикатор и разъем для зарядного устройства, индикатор сигнального насыщения и выходной заземленный разъем типа BNC («мама»).

Питание антенны EMCO 3301C осуществляется от батарей АА (никель-металл-гибридных).
