Стержневая антенна 3303 (1 кГц – 30 МГц)
Особенности антенны 3303
• Диапазон антенны 3303: 1 кГц – 30 МГц.
• Двухполосный переключаемый трансформатор.
• Индивидуальная калибровка.
Конфигурация антенны 3303
Стандартная конфигурация
• Антенна модели 3303.
• Стержневой элемент, регулируемый по длине.
• На основании антенны: механизм ручного переключения полос, разъем N-типа.
• Противовес.
• Основание со стандартными отверстиями для штативов (разъемы 20 х 1/4") и устройств ETS-Lindgren.
• Индивидуальная калибровка (ECSM, IEEE 291).
• Руководство, сертификат калибровки, коэффициенты антенны.
Дополнительные опции для антенны
• Штативы для антенны ETS-Lindgren для испытаний на ЭМС.
• Устройство для удаленного мониторинга (10м оптоволоконный кабель питания).
• Специальный футляр для переноски антенны.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны EMCO 3303
Антенна 3303, как и антенна 3301C, представляет собой пассивную стержневую антенну производства ETS-Lindgren.
Стержневая широкополосная антенна 3303 имеет рабочий диапазон 1 кГц – 30 МГц.
Все модели стержневых антенн сконструированы для высокоэффективных измерений электрического поля.
В пассивной антенне предусмотрено ручное переключение необходимых полос (0,001-5МГц, 5-30МГц).
Алюминиевый корпус основания антенны EMCO 3303 имеет механизм переключения полос, а также N-типа разъем.
Излучающий стержень антенны 3303 из нержавеющей стали может менять длину в пределах 50,8 - 104 см.
Стержневая антенна модели 3303 может работать при мощности не более 1 кВт.
Кроме того, модель 3303 ETS-Lindgren служит отличной приемной пассивной антенной.
Стержневые антенны TS-Lindgren проходят в специальной лаборатории индивидуальную калибровку.
Характеристики EMCO-3303
Электрические характеристики
• Частота макс.: 30 МГц.
• Частота мин.: 1 кГц.
• Номинальное сопротивление: 50 Ом.
• Разъемы: N-типа («мама»).
• Непрерывная макс. мощность: 300 Вт.
• Пиковая мощность: антенны: 1 кВт.
• Поляризация: линейная.
• Диаграмма: направленная.
Физические характеристики
• Глубина антенны 3303: 7,6 см.
• Высота антенны 3303: 15,2 см.
• Ширина антенны 3303: 7,6 см.
• Высота верхнего диапазона стержня антенны: 127 см.
• Высота верхнего диапазона стержня антенны: 50,8 см.
• Вес антенны 3303: 1,3 кг.

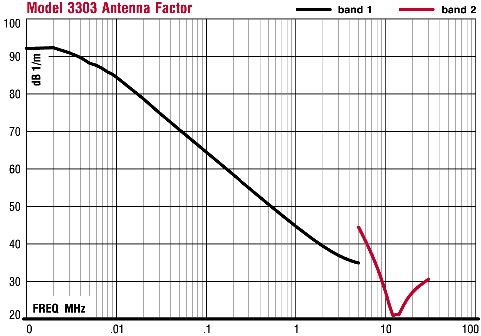

Технические диаграммы антенны 3303
3303 Monopole Antennas Antenna Factor
