Сварные экранированные камеры серии WE



Экранированная сварная камера серии WE

Основные характеристики


Стандарты:

• IEEE 299

• CID 09.12

• MIL-STD 285

• NSA 65-6/94-106

Стандарты (расширенные):

• DIAM 50-3/DCID 1/21

Сварные швы не подвержены:

• окислению

• коррозии

• механическому разрушению

Диапазон частот:

• 30 Гц – 94 ГГц и выше

Макс. размеры:

• 3м (Ш) х 3м (В) х 12,2м (Д)

Цена по запросу, e-mail: info@ems-kamera.ru

Описание сварной экранированной камеры WE


Экранированные сварные камеры ETS-Lindgren серии WE производится из сварного корпуса, который обеспечивает отличные характеристики экранирования, в том числе высокую производительность в широком частотном диапазоне.

Данные камеры легко и быстро возводятся, они рассчитаны на сверхдолгий срок эксплуатации и не требуют специального обслуживания.

Превосходная целостность конструкции сварной камеры WE поддерживает требования экранирования в диапазоне 30 Гц – 94 ГГц и выше.

Сварная камера WE применяется для таких стандартов, как: IEEE 299, CID 09.12, MIL-STD 285, NSA 65-6/94-106, а также может быть расширена под DIAM 50-3/DCID 1/21.

Сварные швы камеры серии WE стойкие к механическим воздействиям и абсолютно не подвержены окислению и коррозии.

В качестве материала камеры используются сверхкачественные однослойные горячекатаные стальные листы оптимальных размеров для минимизации швов.

Толщина стали может варьироваться в пределах 1,9 мм – 12,7 мм.

Цельносварные корпуса камер WE производятся от небольших размеров до размеров: 3 м (ширина) х 3 м (высота) х 12,2 м (длина).

Экранированные сварные камеры портативных размеров могут быть сделаны на роликах или с подъемными ручками, для удобства транспортировки и погрузки.

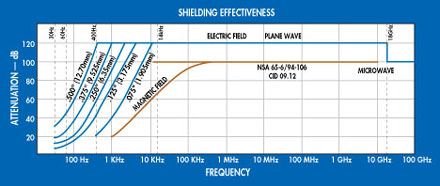

Эффективность экранирования


Эффективность экранирования камеры WE
