Измерительная рупорная антенна 3116
В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !
См. рупорная антенна 3116C.
Назначение антенны 3116
Антенна 3116 ETS-Lindgren - измерительная двухгребневая рупорная антенна, которая служит для преобразования в свободном пространстве электромагнитной волны в коаксиальном тракте в частотном диапазоне 18 – 40 ГГц.
Область применения антенны
Совместно с приемными измерительными приборами и генераторами антенна ETS-Lindgren 3116 может использоваться для следующих измерений:
- характеристик антенных устройств;
- плотности энергетического потока ЭМ поля;
- уровень радиопомех при ЭМС и др.
Описание антенны ETS-Lindgren 3116

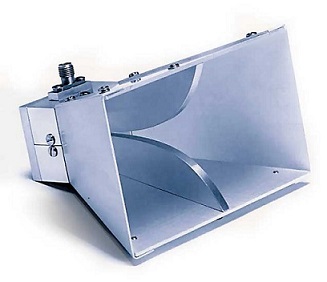

Рупорная антенна ETS-Lindgren 3116 представляет собой конструкцию прямоугольного сечения, имеющую гребенчатый двойной волноводно-коаксиальный переход.
Коаксиальный выход антенны 3116 сечением 2,92/1,27 мм имеет сопротивление (волновое) - 50 Ом.
К антенному выходу возможно подсоединять устройства с типом разъемов SMA и сечением 3,5/1,52 мм.
Условия работы антенны ETS-Lindgren 3116 согласно гр. 4 ГОСТ 22261-94.
Рабочая температура среды от -10С до +50С.
Рупорная антенна ETS-Lindgren 3116 зарегистрирована в Государственном реестре под № 35378-07.
Технические характеристики ETS-Lindgren 3116
Краткие технические характеристики антенны ETS-Lindgren 3116 следующие:
- частотный диапазон 18-40 ГГц;
- коэффициент калибровки 44-52 дБ;
- коэффициент 10-17 дБ;
- коэффициент (КСВН) стоячей волны < 1,6.
Пределы допускаемой погрешности коэффициентов калибровки и усиления:
- для частот 30-40 ГГц - +1,5 дБ;
- для частот 18-30 ГГц - +0,8 дБ.
Уровни излучения 0-180град, отношение < 20 дБ.
Сигнал ортогональной поляризации по отношению сигнала основной поляризации у антенны на выходе < 20 дБ.
Максимальная мощность на выходе – 50 Вт.
Габариты антенны (д/ш/в) – 100/130/60 мм.
Знак утверждения типа антенны
Специальный знак утверждения типа антенны методом гравировки наносится на шильдик, прикрепляемый к корпусу.
Комплектация антенны 3116
Обычно купить антенну ETS-Lindgren 3116 можно в следующей комплектации:
- антенна рупорная измерительная ETS-Lindgren 3116 (920253) – 1 шт.
- крепление для антенны (100611В) – 1 шт.
- руководство (PN 399040 РЭ) – 1 шт.
- паспорт на антенну (PN 399040 ПС) – 1 шт.
- инструкция методики поверки (PN 399040 МП) – 1 шт.
- упаковка – ящик (GCC3218) – 1 шт.
Поверка антенны
Поверка антенны 3116 (ETS-Lindgren) осуществляется согласно специальной методики.
Интервал поверок составляет 1 год.
Оборудование для поверки
Для поверки необходимо следующее оборудование:
- рабочий аттестованный эталон;
- панорамные измерители КСВН.
Нормативные документы для поверки
При поверке антенны руководствуются соответствующими нормативными документами, которые представляют из себя следующие ГОСТы:
ГОСТ Р8.574-2000
Этот стандарт о единой системе измерения, где представлена схема для устройств измерений плотности потока ЭМП в частотном диапазоне 0,3 – 178,4 ГГц.
ГОСТ 22261-94
Данный стандарт об общих условиях технических средств для измерения магнитных и электрических параметров.
Заключение
Рупорная измерительная антенна EMCO-3116 производства ETS-Lindgren соответствует своим метрологическим и техническим характеристикам и утверждена для эксплуатации.
