EHP - Поглотитель СВЧ (30 МГц – 100 ГГц)

СВЧ абсорбер EHP


Особенности СВЧ поглотителя EHP


• Диапазон: 30 МГц – 100 ГГц


• Мощностные возможности: 200 В/м


• Оптимизированная конструкция


• Высокая огнестойкость EHP абсорбера


• Производство: ETS-Lindgren


Цена по запросу, e-mail: info@ems-kamera.ru

Описание СВЧ поглотителя EHP


СВЧ поглотители EHP представляют собой СВЧ поглощающий материал сверхвысокой производительности (Extra High Performance).

Поглотитель EHP разработан для эффективного поглощения в широкополосном частотном спектре 30 МГц – 100 ГГц.

Каждый элемент поглотительного материала EHP сделан из очень высокого качества пенополиуретана.

Создают такие элементы точным нарезанием для придания соответствующей конфигурации и пропитывают электропроводным углеродом, используя при этом собственную запатентованную ETS-Lindgren технологию.

После просушки такие элементы разрезают на определенные геометрические формы: клиновые, пирамидальные и другие фигуры.

В СВЧ поглотителях/абсорберах типа EHP каждую фигуру обрабатывают диэлектрическим покрытием, что ей обеспечивает отменные эксплуатационные характеристики и свойства.


Модели СВЧ поглотителей EHP


Диапазон частот моделей EHP абсорберов


МодельЧастота минимальнаяЧастота максимальная
EHP-3PCL 4 ГГц 40 ГГц
EHP-5PCL 2 ГГц 40 ГГц
EHP-8PCL 1 ГГц 40 ГГц
EHP-12PCL 1 ГГц 40 ГГц
EHP-18PCL 500 МГц 40 ГГц
EHP-24PCL 200 МГц 40 ГГц
EHP-36PCL 80 МГц 40 ГГц
EHP-48PCL 80 МГц 40 ГГц
EHP-72PCL 80 МГц 40 ГГц

Размеры моделей абсорберов EHP


МодельОтпечаток абсорбераВысота базоваяВысота общаяВысота пирамидокВес модели
EHP-3PCL 3,8 см 1,9 см 8,25 см 6,4 см 1 кг
EHP-5PCL 5,1 см 2,5 см 12,7 см 6,4 см 1,6 кг
EHP-8PCL 7,6 см 5,1 см 21,6 см 16,5 см 2,8 кг
EHP-12PCL 15,2 см 5,7 см 31,1 см 25,4 см 4,6 кг
EHP-18PCL 15,2 см 5,7 см 46,4 см 40,6 см 4,6 кг
EHP-24PCL 20,3 см 10,2 см 61,0 см 50,8 см 6,1 кг
EHP-36PCL 30,5 см 15,2 см 91,4 см 76,2 см 9,5 кг
EHP-48PCL 30,5 см 20,3 см 121,9 см 101,6 см 11,3 кг
EHP-72PCL 61,0 см 30,5 см 182,9 см 152,4 см 15,9 кг

Характеристики СВЧ поглотителей EHP


Электрические показатели


• Мощность удельная максимальная: 775 Вм2, 77.5 мВт/см2


Физические показатели


• Использование клея: да

• Зажимы/рейки: да

• Липучки: да, до 18”

• Цвет: синий рант

• Температура среды: 22C ± 10C

• Температура раб. макс.: 90С

• Влажность: 50% ± 20%

• Огнестойкость: NRL8093 Тесты 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, UL 94, ст.DIN 4102-B2


Технические диаграммы EHP

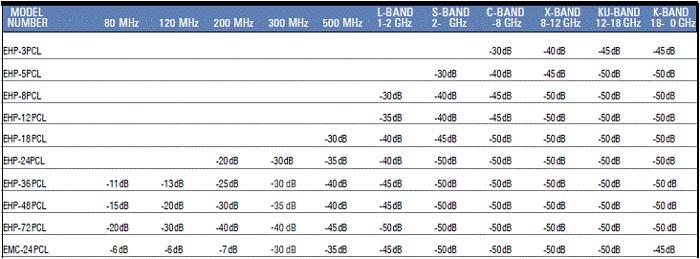

• Максимальный коэффициент отражения EHP


Коэффициент отражения абсорберов EHP
