FF-36-PCL - Поглотитель СВЧ Filter Foam (80 МГц - 40 ГГц)

Особенности поглотителя FF-36-PCL

• 80 МГц - 40 ГГц

• Мощностные возможности: 3 кВт/м2

• Оптимизированная конструкция

• Негигроскопичный материал

• Высокая огнестойкость абсорбера

• Производитель: ETS-Lindgren

Цена по запросу, e-mail: info@ems-kamera.ru

Описание СВЧ поглотителя FF-36-PCL

FF-36-PCL представляет собой СВЧ поглотитель Filter Foam, имеющий пирамидальную форму и обладающий возможностью по выдерживанию высокой мощности.

По своему внешнему виду модель FF-36-PCL не отличается от обычных пирамидальных поглотителей.

Поглощающий материал Filter Foam модели FF-36-PCL имеет пенообразную конструкцию с большим размером пор, что позволяет лучше пропускать воздух через свои вентиляционные отверстия.

Такая конструкция улучшает теплоотдачу и позволяет обрабатывать более высокую мощность, чем обычные абсорберы.

В результате своей конструктивной особенности поглотители FF-36-PCL могут обрабатывать мощность более 3 кВт/м2 (2 Вт/in2) при температуре 25С, без принудительной подачи воздуха.

А с дополнительной вентиляцией абсорберы FF-36-PCL способны выдерживать в 10 раз больше плотности мощности, чем обычный абсорбер.

СВЧ поглотитель FF-36-PCL по степени огнестойкости отвечает необходимым требованиям таким: ст.NRL8093 тест 1, 2 & 3, ст.UL 94, ст.DIN 4102-B2.

Характеристики СВЧ поглотителя FF-36-PCL

Физические характеристики

• Ширина: 60,96 х 60,96 см

• Высота модели: 91,44 см

• Вес абсорбера: 3,63 кг

Коэффициент отражения FF-36-PCL

Частота (полоса)	Коэффициент отражения
80 МГц	-11 дБ
120 МГц	-13 дБ
200 МГц	-20 дБ
300 МГц	-25 дБ
500 МГц	-40 дБ
1 - 2 ГГц (L-Band)	-45 дБ
2 - 4 ГГц (S-Band)	-50 дБ
4 - 8 ГГц (C-Band)	-50 дБ
8 - 12 ГГц (X-Band)	-50 дБ
12 - 18 ГГц (Ku-Band)	-50 дБ
18 - 40 ГГц (K-Band)	-45 дБ

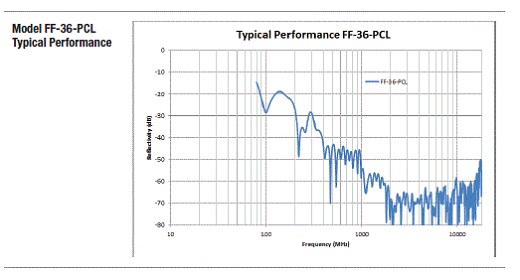

Технические диаграммы СВЧ абсорбера FF-36-PCL
