FL - Поглотитель СВЧ Flat Laminate (800 МГц - 6 ГГц)
Особенности СВЧ поглотителя FL
• 800 МГц - 6 ГГц
• Широкий частотный диапазон
• Коэффициент отражения средний: -20 дБ
• Оптимизированная конструкция абсорбера
• Легкая и гибкая конструкция (легко резать)
• Производитель: ETS-Lindgren
Цена по запросу, e-mail: info@ems-kamera.ru
Описание СВЧ поглотителей Flat Laminate
СВЧ поглотитель FL или абсорбер Flat Laminate представляет собой широкополосный СВЧ поглотитель ETS-Lindgren, имеющий среднюю по степени производительность.
Поглотитель FL состоит из ступенчатого диэлектрического материала, который нашел применение для антенных и микроволновых полей.
Конструкция Flat Laminate включает три слоя с углеродной пропиткой. Внешний слой имеет небольшой тангенс угла потерь, центральный слой – умеренный, а нижний – увеличенный. Тем самым достигается электрическая конусность.
Такая особенность позволяет Flat Laminate абсорберу достигать в широком частотном диапазоне хорошего коэффициента отражения, в среднем -20 дБ.
Данные материала серии FL по коэффициенту отражения в зависимости от частот приведены ниже, с точностью +1 %.
Поглощающий материал Flat Laminate является очень гибким изделием, его довольно просто резать на необходимые размеры.
Поглотитель СВЧ серии FL достигает наибольшей эффективности в случае, когда материал монтируется плотно на металлическую поверхность.
При производстве верхний наружный слой Flat Laminate красят в светло-голубой цвет.
Модели СВЧ поглотителей Flat Laminate

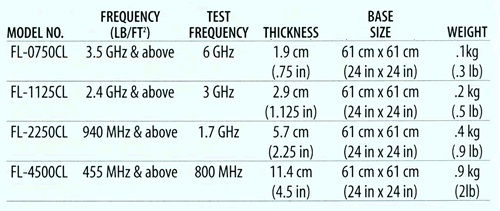

Электрические и физические характеристики
| Модель | Частота LB/АЕ2) | Частота тестовая | Толщина | Размер базы | Вес модели |
| FL-0750CL | 3,5 ГГц & above | 6 ГГц | 1,9 см | 61 х 61 см | 0,1 кг |
| FL-1125CL | 2,4 ГГц & above | 3 ГГц | 2,9 см | 61 х 61 см | 0,2 кг |
| FL-2250CL | 940 МГц & above | 1,7 ГГц | 5,7 см | 61 х 61 см | 0,4 кг |
| FL-4500CL | 455 МГц & above | 800 МГц | 11,4 см | 61 х 61 см | 0,9 кг |

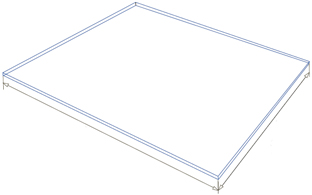

Технические диаграммы абсорбера Flat Laminate
