СВЧ поглотитель клиновый Wedge EHP (30 МГц – 100 ГГц)

СВЧ абсорбер Wedge


Особенности СВЧ абсорбера Wedge


• Частотный диапазон: 30 МГц – 100 ГГц


• Мощностные возможности: 200 В/м


• Оптимизированная конструкция


• Высокая степень огнестойкости


• Производство: ETS-Lindgren


Цена по запросу, e-mail: info@ems-kamera.ru

Описание СВЧ поглотителя Wedge EHP


СВЧ абсорбер Wedge EHP представляет собой СВЧ клиновый поглотитель от ETS-Lindgren, который способен эффективно уменьшать отражение в спектре 30 МГц – 100 ГГц, а также на РЧ уровне эквивалентному размеру пирамиды абсорбера.

Клиновые поглотители Wedge применяются в тестовых помещениях или камерах, где пирамидальные поглотители в связи с большим обратным рассеиванием из-за специфики конфигурации не подойдут.

Все модели поглотителя Wedge EHP соответствуют нормам по огнестойкости: ст.NRL8093 Тесты 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, ст.UL 94, ст.DIN 4102-B2.

СВЧ поглотитель клиновый Wedge EHP, в зависимости от требования по характеристикам, выпускаются разного размера.


Модели СВЧ поглотителей Wedge


Характеристики СВЧ абсорберов Wedge


МодельЧастота минимальнаяЧастота максимальнаяВысота абсорбера
EHP-3WGCL 4 ГГц 40 ГГц 8,3 см
EHP-5WGCL 2 ГГц 40 ГГц 12,7 см
EHP-8WGCL 1 ГГц 40 ГГц 21,5 см
EHP-12WGCL 1 ГГц 40 ГГц 31,1 см
EHP-18WGCL 500 МГц 40 ГГц 46,3 см
EHP-24WGCL 200 МГц 40 ГГц 61,0 см
EHP-36WGCL 80 МГц 40 ГГц 91,4 см
EHP-48WGCL 80 МГц 40 ГГц 121,9 см

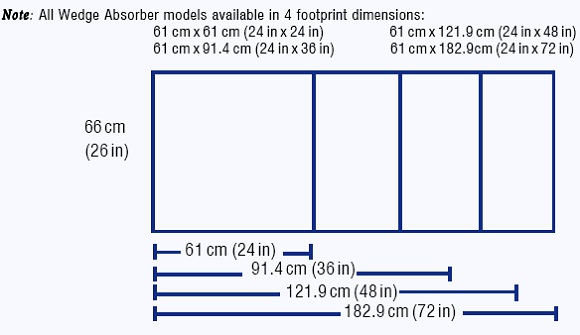

Технические диаграммы


Абсорберы серии Wedge
