HP - Поглотитель СВЧ (200 МГц – 40 ГГц)
Особенности СВЧ поглотителя HP
• 200 МГц – 40 ГГц
• Мощностные возможности: 200 В/м
• Оптимизированная конструкция
• Ячеистая структура абсорбера
• Огнезащитная конструкция материала
• Низкая воспламеняемость HP абсорбера
• Pump-down для высоковакуумных применений
• Производство поглотителя: ETS-Lindgren
Цена по запросу, e-mail: info@ems-kamera.ru
Описание СВЧ поглотителя HP
СВЧ поглотители HP представляют собой СВЧ поглощающий материал ETS-Lindgren, имеющий высокую производительность (High Performance).
Данный материал может использоваться при очень высокой температуре.
Высокотемпературный поглотитель HP разработан для эффективного поглощения в широкополосном частотном спектре 200 МГц – 40 ГГц.
Пирамидальной формы элементы абсорбера HP покрывают специальным составом из смолы, который позволяет полимеру выдерживать высокую температуру.
При кратковременном воздействии поглотитель HP выдерживает 482,2С.
СВЧ абсорбер типа HP состоит из ячеистого материала, в котором используется нейлон. Данный тип поглотителя способен выдерживать постоянную температуру до 343,3С. Благодаря использованию стойких к высокой температуре составляющих и ячеистой структуре, материал HP эффективен для высоковакуумных применений.
Поглотители HP обладают очень низкой степенью воспламеняемости, гораздо меньшей чем обычные СВЧ абсорберы. Их даже сложно разжечь.
Так, например, в случае пожара, ликвидировав источник возгорания, поглощающие материалы HP престанут гореть самостоятельно.
Поглотители СВЧ типа HP нашли широкое применение в безэховых камерах БЭК.
Модели СВЧ поглотителей HP
Диапазон частот моделей HP абсорберов
| Модель | Частота минимальная | Частота максимальная |
| HP-3PCL | 4 ГГц | 40 ГГц |
| HP-5PCL | 2 ГГц | 40 ГГц |
| HP-8PCL | 1 ГГц | 40 ГГц |
| HP-12PCL | 1 ГГц | 40 ГГц |
| HP-18PCL | 500 МГц | 40 ГГц |
| HP-24PCL | 200 МГц | 40 ГГц |
Размеры моделей СВЧ абсорберов HP
| Модель | Высота общая | Высота базовая | Высота пирамиды | Вес номинальный | Пирамидок в абсорбере |
| HP-3PCL | 8,25 см | 1,9 см | 6,4 см | 1,0 кг | 256 |
| HP-5PCL | 12,7 см | 2,5 см | 10,2 см | 1,6 кг | 144 |
| HP-8PCL | 26,1 см | 5,1 см | 16,5 см | 2,8 кг | 64 |
| HP-12PCL | 31,1 см | 5,7 см | 25,4 см | 3,8 кг | 36 |
| HP-18PCL | 46,4 см | 5,7 см | 40,6 см | 4,6 кг | 16 |
| HP-24PCL | 61,0 см | 10,2 см | 50,8 см | 6,1 кг | 9 |
Характеристики СВЧ поглотителей HP
Электрические показатели HP
• Мощность максимальная: 200 В/м

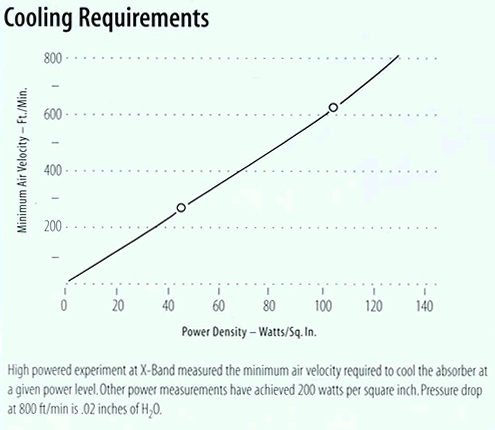

Технические диаграммы HP
Максимальный коэффициент отражения HP
