Антенна 3165-01 двойной поляризации, вложенная в абсорбер

Особенности антенны EMCO 3165-01

• Диапазон антенны: 700 МГц – 6 ГГц.

• Антенна вложена в абсорбер.

• Низкая отражательная способность.

• Двойная линейная поляризация.

• Низкий КСВН с большой направленностью.

• Импеданс устройства: 50 Ом.

• Макс. постоянная мощность: 5 Вт.

• Тип коннекторов: (2) SMA Female.

• Много вариантов схем монтажа.

• Может применяться в тестовых камерах.

• Частоты антенны 3165-01 покрывают:

- Wi-Fi, сотовый телефон, WiMAX, GPS.

• Производство 3165-01: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3165-01 ETS-Lindgren

Антенна 3165-01 представляет собой антенну двойной поляризации, вложенную в абсорбер, что позволяет использовать ее с минимальным отражением в испытательных камерах.

Широкополосная антенна имеет диапазон 700 МГц – 6 ГГц и покрывает частоты Wi-Fi, сотовый телефон, WiMAX, GPS.

За счет конструкции антенны 3165-01 (антенна вложена в абсорбер) ее отрицательные эффекты сведены к минимуму, что позволяет применять антенну, например, в безэховых камерах для тестирования DUT устройств с разных сторон.

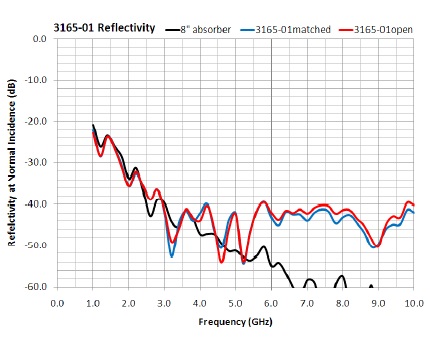

Такая антенна обладает очень низкой отражающей способностью, даже если входные порты не совпадают. Нормальная отражательная способность частотного диапазона составляет около -40 дБ для большинства частотных диапазонов.

Модель 3165-01 имеет двойную линейную поляризацию с возможностью измерения двух ортогональных компонент поля одновременно.

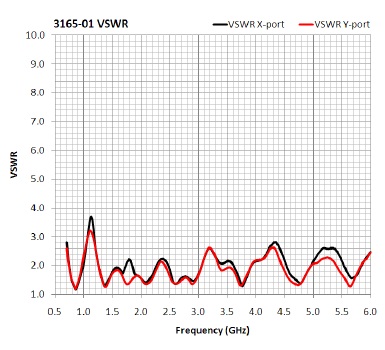

Антенна модели 3165-01 имеет очень низкий КСВН, сохраняя большую направленность, что позволяет испытывать тестовое устройство, не затрагивая соседние антенны в антенной установке.

Для удобства в установке антенна 3165-01 имеет несколько вариантов монтажа, которым соответствуют модели: 3165-01-MG, 3165-01-SQ и 3165-01-RD, различающиеся размерами, в том числе апертурой (указываются при заказе антенны).

Модель 3165-01-MG предназначена для магнитного крепления к позиционеру, кронштейну или защите.

Модель 3165-01-SQ включает в себя приспособление, позволяющее вручную регулировать наклон и панорамирование антенны. Кронштейны крепятся к прямоугольной трубе (50 мм на 50 мм).

Модель 3165-01-RD включает в себя приспособление для ручной регулировки антенны наклона и панорамирования, однако оно предназначено для монтажа к круглой трубе диаметром 50 мм (т. е. для монтажа труб из ПВХ).

Конфигурация антенны 3165-01

Стандартная конфигурация 3165-01

• Антенна 3165-01, включая крепление (уточняйте при заказе).

• Индивидуальная калибровка на 1м согласно SAE ARP 958.

Характеристики антенны 3165-01

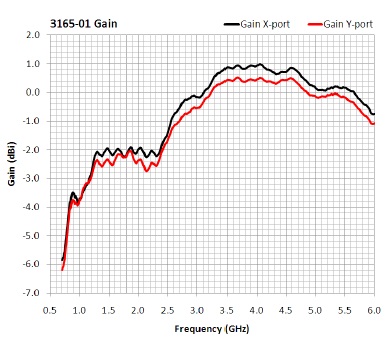

Электрические характеристики 3165-01

• Частота минимальная: 700 МГц.

• Частота максимальная: 6 ГГц.

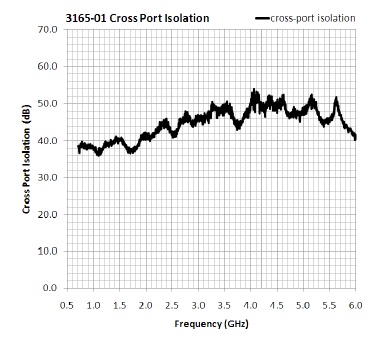

• Кросс-поляризационная изоляция: более 25 дБ.

• Импеданс антенны 3165-01 составляет: 50 Ом.

• Тип рисунка антенны: направленный.

• Поляризация 3165-01: линейная, двойная.

• Постоянная максимальная мощность: 5 Вт.

• Тип коннекторов антенны: (2) SMA Female.

Физические характеристики моделей 3165-01

Модель антенны	Высота апертуры	Ширина апертуры	Длина антенны	Вес антенны
3165-01-MG	17,8 см	17,8 см	19,00 см	1,3 кг
3165-01-SQ	35,5 см	35,5 см	36,3 см	2,6 кг
3165-01-RD	35,5 см	35,5 см	36,3 см	2,6 кг
