Излучающая рупорная антенна 3162-04 (1 – 3,1 ГГц)
Особенности антенны 3162-04
Антенна 3162-04 идеальна для ЭМС тестирования.
Специальная линза антенны ETS-Lindgren 3162-04.
Позволяет увеличивать эффективность излучения на 9дБ (на 1м).
Производство: ETS-Lindgren.
Антенна 3162-04 имеет:
• Диапазон рабочих частот: 1,0 ГГц – 3,1 ГГц.
• Антенна соответствует: RTCA DO 160, MIL-STD-461.
• Имеется специальная линза, увеличивающая эффективность.
• Площадь освещения на расстоянии 1 метра: 15 х 15 см.
• Входная мощность: 750 Вт (1 ГГц), 500 Вт (3,1 ГГц).
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны EMCO 3162-04
Излучающая рупорная антенна EMCO 3162-04 с линзой – это передовое решение в области измерений и тестирования на ЭМС.
Специальная линза из легкого материала увеличивает эффективность излучения антенны на дистанции в 1 метр на 9 дБ.
Такая особенность позволяет антенне 3162-04 проводить тестирования на соответствие RTCA DO 160, MIL-STD-461, а также проводить тесты в области автомобилестроения.
Рабочий диапазон антенны ETS-Lindgren охватывает импульсы радаров согласно EMC-CS-2009 и GMW 3097.
Как и модели 3162-01 и 3162-02, антенна 3162-04 эффективна для ЭМС измерений.
Конфигурация 3162-04
• Излучающая рупорная антенна с линзой 3162-04.
• Рекомендуется штатив для антенн 7-TR ETS-Lindgren.
Характеристики 3162-04
Электрические показатели
• Частота макс.: 3,1 ГГц.
• Частота миним.: 1 ГГц.
• Тип разъема: N-Female.
• Мощность макс.:750 Вт (1 ГГц), 500 Вт (3,1 ГГц).
Физические показатели
• Высота антенны: 53,81 см.
• Длина антенны: 138,50 см.
• Ширина антенны: 53,65 см.
• Вес антенны: 17,00 кг.
Технические диаграммы антенны 3162-02

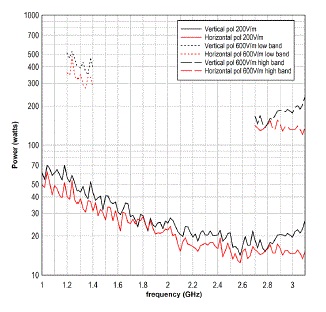

3162-04 Field Generating Horn with Lens Typical Power for Non-Conductive Bench

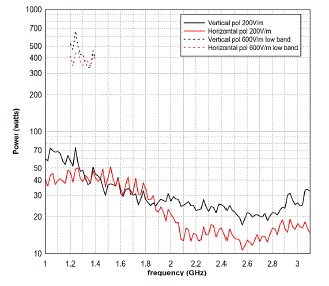

3162-04 Field Generating Horn with Lens Typical Power for Conductive Bench
