Рамочная антенна 6502 (9 кГц - 30 МГц)
Антенна EMCO 6502
• 9 кГц - 30 МГц.
• Два года гарантии.
• Индивидуальная калибровка.
• Удаленный мониторинг.
• Индикатор насыщения.
Характеристики антенны 6502
Электрические характеристики
• Минимальная частота: 9 кГц.
• Максимальная частота: 30 МГц.
• 1 дБ Comp. Point: 5 V/m.
• Разъемы: - BNC (f).
• Динамический диапазон: 125 дБ @ 1 МГц, 85 дБ @ 10 кГц.
• Импеданс (номинальный): 50 Ω.
• Тип антенны 6502: всенаправленный.
• Поляризация: линейная.
• Требуемая мощность: 13.8 VDC.
• Чувствительность (типовая): -1 дБ(мкА/м) @ 10 кГц, 42 дБ(мкА/м) @ 1 МГц.
Цена по запросу, e-mail: info@ems-kamera.ru
Физические характеристики
• Высота – 67,3 см.
• Длина – 12 см.
• Ширина – 19 см.
• Вес – 2 кг.
Описание рамочной антенны 6502
Антенна 6502 ETS-Lindgren представляет собой активную экранированную рамочную антенну с предусилителем, работающую в диапазоне частот от 9 кГц до 30 МГц.
Предусилитель антенны 6502 встроен в ее основание и обеспечивает 50-омный выход.
Встроенный предусилитель увеличивает чувствительность антенны 6502 и поддерживает ее КПД.
Насыщенность индикатор включается, когда входящий сигнал превышает 5 V/m предела насыщения внутреннего предусилителя.
Питание предварительного усилителя осуществляется от герметичных аккумуляторных батарей.
На передней панели управления предусилителя антенны 6502 имеется: выключатель питания, индикатор питания, индикатор насыщения, гнездо для зарядного устройства.
Переключателем выбирается подключение зарядного устройства для 115 VAC или 230 VAC 50/60 Гц.
Каждая рамочная антенна ETS-Lindgren, в том числе и антенна 6502, индивидуально калибруются в соответствии со стандартом IEEE-291.
При тестировании устройств, антенной ETS-Lindgren 6502 можно более точно измерять напряженность поля.
Производитель ETS-Lindgren кроме модели 6502 выпускает также другие современные функциональные рамочные антенны, такие как: антенна 6507, антенна 6509, антенна 6511, антенна 6512, антенна 7603, антенна 7604, антенна 7605, антенна 7606.
Конфигурация 6502
Стандартная конфигурация
• Антенна/цикл сборки.
• Зарядное устройство.
• Кронштейн для крепления с отверстиями для штативов ETS-Lindgren или других установок (со стандартной резьбой 1/4 х 20).
Опции
• Индивидуально калибруются в соответствии с IEEE STD 291. В руководство включены: актуальные индивидуальные градуировочные коэффициенты и подписанный сертификат соответствия калибровки.
• Удаленный мониторинг. Опция дистанционного мониторинга с 10 м волоконно-оптической линией для удаленной индикации включения питания.
• Предоставляются в соответствии с запросом Заказчика.

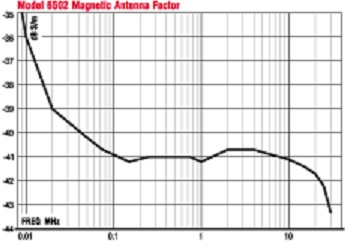

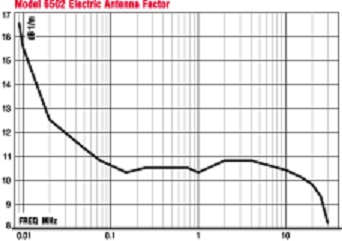

Технические диаграммы
