Рамочная антенна 6507 (1 кГц - 30 МГц)
![рамочная антенна 6507](/images/foto/ris-6507.jpg)
Антенна EMCO 6507
• 1 кГц - 30 МГц.
• Гарантия 2 года.
• Калибровка.
• Индикатор насыщения.
• Удаленный монитор.
Характеристики антенны 6507
Электрические характеристики
• Частота (минимальная): 1 кГц.
• Частота (максимальная): 30 МГц.
• 1 дБ точка: 10 V/m.
• Разъемы: BNC (f).
• Диапазон (динамический): 116 дБ @ 1 МГц, 76 дБ @ 10 кГц.
• Импеданс (номинал.): 50 Ом.
• Поляризация: линейная.
• Тип: всенаправленный.
• Мощность (неободим.): 13.8 VDC.
• Типовая чувствительность: 11 дБ(мкА/м) @ 10 кГц, -29 дБ(мкА/м) @ 1 МГц.
Цена по запросу, e-mail: info@ems-kamera.ru
Физические характеристики
• Высота – 37,8 см.
• Длина – 12 см.
• Ширина – 19 см.
• Вес антенны – 1,8 кг.
Описание рамочной антенны 6507
Антенна 6507 ETS-Lindgren представляет собой экранированную рамочную антенну, работающую в диапазоне частот: 1 кГц – 30 МГц.
Рамочная антенна 6507 имеет встроенный в основание предусилитель, который обеспечивает выход 50 Ом.
Благодаря предусилителю модель антенны 6507 имеет высокая чувствительность и производительность.
Индикатор насыщения включается, когда входящий сигнал на антенне 6507 превышает 5 V/m предела насыщения внутреннего предусилителя.
Питание предварительного усилителя производится от аккумуляторных батарей.
На панели управления антенны 6507 имеются: индикатор питания, выключатель питания, индикатор насыщения, а также гнездо для зарядного устройства.
Переключателем можно подключать зарядное устройство для VAC 50/60 Гц или для 115 VAC 230.
Каждая рамочная антенна ETS-Lindgren проходит индивидуальную калибровку (согласно ст. IEEE-291).
ETS-Lindgren производит также другие модели рамочных антенн, среди которых:
антенна 6502,
антенна 6509,
антенна 6511,
антенна 6512,
антенна 7603,
антенна 7604,
антенна 7605,
антенна 7606.
Конфигурация антенны 6507
Конфигурация стандартная
• Кронштейн для крепления (со стандартной резьбой 1/4 х 20) для штативов ETS-Lindgren или других установок.
• Сборка рамочной антенны.
• Зарядное устройство.
Опции
• Опция удаленного мониторинга (волоконно-оптическая линия 10 м).
• Разные опции предоставляются по запросу Заказчика.
• Индивидуальная калибровка (ст. IEEE STD 291) с соответствующим сертификатом.

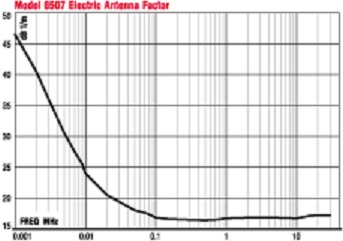

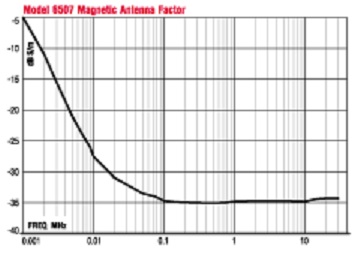

Технические диаграммы
![6507 E AF](/images/foto/ris1_6507_E_AF.jpg)
![6507 Mg AF](/images/foto/ris2_6507_Mg_AF.jpg)
