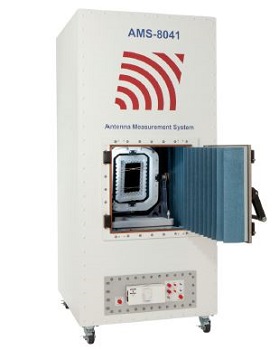

Тестовая система AMS-8041
Особенности AMS-8041
• Частотный диапазон: 800 МГц – 6 Гц.
• Производительные антенные измерения.
• Мобильная конструкция системы AMS-8041.
• Экранирование (эффективность): > 80 дБ.
• Значение длины пути составляет: 80 см.
• Пользовательские порты ввода/вывода:
- SMA разъемы – 2 шт.,
- N-типа разъемы – 2 шт.
• Для перемещения AMS-8041 имеются ролики.
• Антенны:
- коммуникационные, 2 шт.
- измерительная, 1 шт.
• Настройка и обучение производится на месте.
• Производство AMS-8041 камеры: ETS-Lindgren.
Применение системы AMS-8041
• Проверка дизайна.
• Предварительная сертификация.
• Регрессивное тестирование.
• Тестирование опытного образца.
• Выявление понижения чувствительности антенны.
Цена по запросу, e-mail: info@ems-kamera.ru
Характеристики тестовой системы AMS-8041
Электрические характеристики
Электрические параметры антенн
• Тип: антенна Vivaldi двойной поляризации (модель 3165-02).
• Кросс-поляризация: более 25 дБ.
• Диапазон част.: 0,4 – 6 ГГц.
• Импеданс (номинальный): 50 Ом.
• Коннекторы: SMA (2).
Показатели РЧ экранирование
• Экранирование (эффективность): более 80 дБ.
Требования к питанию позиционера и фильтра
• Напряжение: 200 – 230 В (VAC), 50/60 Гц.
• Ток: 10 А.
• Розетка: IEC 320.
Физические характеристики
Физические параметры экранированного РЧ корпуса
• Ширина: 201,4 см.
• Длина: 87,4 см.
• Глубина: 101,1 см.
• Вес: 261,3 кг.
Физические параметры экранированной РЧ двери
• Ширина: 48,3 см.
• Длина: 48,3 см.
Описание тестовой системы AMS-8041
AMS-8041 представляет собой тестовую систему в виде безэховой камеры, предназначенную для измерения ДНА пассивных антенн и тестирования производительности беспроводных устройств.
Система AMS-8041 может использоваться для проверки конструкции (дизайна), предварительной сертификации, испытания антенны (Desense) и регрессии, испытания образца продукции.
Блок AMS-8041 можно перемещать через дверные проемы (0,9 х 2,1 м), что делает удобным проведение тестирование между разными станциями испытаний.
Камера AMS-8041 с экранированием более 80 дБ оснащена двумя коммутационными и одной измерительной антенной.
Измерения в БЭК AMS-8041 производятся в диапазоне 0,4 - 6 ГГц.
Конфигурация AMS-8041
Стандартная конфигурация
• Двухосевой позиционер.
• Экранированный РЧ бокс (на колесах).
• Внутри радиопоглощающие материалы:
- FlexSorb.
• Бокс имеет РЧ экранированную дверь.
• Антенны AMS-8041:
- измерительная, двойной поляризации - 1 шт.;
- коммуникационные - 2 шт.
• Коннекторы ввода/вывода:
- SMA разъемы – 2 шт.,
- N-типа разъемы – 2 шт.
• Конвертер медиа Ethernet.
• Кабели РЧ кабели для коммуникационных и измерительной антенны.
• ПО EMQuest для системы.
Дополнительные опции
• Антенны (расширение диапазона).
• Дополнительные опции для программы EMQuest.
• Измерительное оборудование.
• Дополнительные фильтры, соединители.
• Дипольная антенна для калибровки.
• Опции тестового пакета:
- Wi-Fi,
- сотовая связь,
- LTE SISO,
- A-GPS 2G/3G/4G (LTE),
- побочные излучения (RSE),
- Bluetooth,
- TD-SCDMA.
Камера AMS-8041 является мобильным и эффективным решением для проведения измерений и тестирований.
