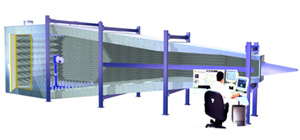

Тестовая система AMS-8600



тест-система AMS-8600

Особенности системы AMS-8600


• Ближняя и дальняя область тестирования

• CTIA тестирование

• Полное измерение диаграмм направленности антенн

• исследование, разработки, тестирование


Характеристики камеры AMS-8600


• Частота минимальная – 400 МГц

• Частота максимальная – 6 ГГц

• Размеры внутренней рабочей области AMS-8600:

длина/ширина/высота – 12,5м/3,05м/3,05м

Цена по запросу, e-mail: info@ems-kamera.ru

Описание тестовой системы AMS-8600


AMS-8600 - это полноценная измерительная система ETS-Lindgren для проведения антенных измерений портативных телекоммуникационных беспроводных устройств.

С помощью системы AMS-8600 можно проводить исследовательские работы, а также производить разработки портативных устройств согласно современным методам испытаний.

На оборудование ETS-Lindgren AMS-8600 возможно проводить антенные измерения в ближнем и дальнем поле тестирования.

ETS-Lindgren предлагает для системы AMS-8600 пакеты с набором компонентов для удовлетворения потребностей Заказчика.

Компоненты AMS-8600

Компания ETS-Lindgren произвела и поставила по всему миру тысячи экранированных безэховых камер, которые обладают отражательной способностью в тихой зоне (QZ) -25 дБ.

Такие характеристики безэховых камер позволяют пользователям производить измерения с погрешностью менее чем 60,5 дБ.

Для полного соответствия техническому заданию Заказчика ETS-Lindgren предлагает помимо стандартных размеров систем AMS-8600 и другие.

Стандартная размеры система AMS-8600 предлагается в двух вариантах.

Коническая безэховая камера

Конические безэховые камеры системы ETS-Lindgren AMS-8600 производятся в двух вариантах: компактного размера (коническое сечение – 9,14м) и полноценного размера (коническое сечение – 15,24м).

Эти безэховые камеры производятся по аналогии с камерами ETS-Lindgren серии 81 с экранирующей конструкцией и с поглощающими материалами.

Такие камеры предназначены в основном для работы в диапазоне 400МГц – 6 ГГц, но имеют возможность расширения диапазона до более высоких частот.

Одно и много-осевые позиционеры

Одно- и много-осевые позиционеры ETS-Lindgren разработаны с регулировкой рельсы для позиционирования тестируемого устройства возле центра вращение осей для более точного определения параметров антенн большого по размерам тестируемого оборудования.

Для минимизации погрешностей вертикальные опоры конструкций позиционеров сделаны из специального диэлектрического материала малой плотности.

Чтобы избежать различные помехи, используются волоконно-оптические линии связи.

Такие волоконно-оптические линии проводятся между двигателем привода и контроллером позиционеров.

Производитель ETS-Lindgren предлагает три модели позиционеров: одноосевой позиционер 2005, много-осевой позиционер 2110 и много-осевой позиционер 2020.

Модель позиционера 2005

Одноосевой позиционер 2005 ETS-Lindgren представляет собой модель позиционера с легкой нагрузкой.

Позиционер 2005 разработан только для тестирования беспроводных телефонов.

Модель позиционера 2110

Много-осевой позиционер 21110 ETS-Lindgren может производить вращение на 360 градусов по азимуту и углу места.

На позиционере 2110 могут тестироваться беспроводные устройства весом не более 0,45 кг.

Конструкция позиционера 2110 состоит из вращающегося основания поворотного стола и монтажного поста.

Модель позиционера 2020

Много-осевой позиционер 2020 ETS-Lindgren служит для боле тяжелого тестируемого оборудования.

Позиционер 2020 выполняет независимое вращения на 360° в направлениях по азимуту и углу места.

Конструкция позиционера ETS 2020 имеет модульную архитектуру, которая состоит из сменных монтажных столбов и вращающегося основания поворотного стола.

Позиционер с большей нагрузкой модели 2020 используется для тестирования беспроводных устройств разной формы (имеются дополнительные аксессуары).

Максимальная грузоподъемность позиционеров 2020 составляет до 35 кг.

В комплекте поставляется дополнительный монтажный набор, позволяющий позиционировать беспроводные устройства общим весом до 45 кг.

Контроллер позиционеров

Контроллер позиционеров 2090 ETS-Lindgren может работать одновременно с двумя позиционерами.

Контроллером возможно управлять вручную или с помощью ПО (встроенный порт GPIB).

Антенна

Рупорная антенна ETS-Lindgren 3164-03 с двойной поляризацией используется для тестов беспроводных сетей и приложений.

Частотный диапазон (400 МГц - 6 ГГц) антенны 3164-03 охватывает все ныне используемые частоты беспроводных услуг.

Два входных канала (ортогональных) позволяют использовать антенну в линейной или эллиптической поляризации, а также производить одновременное измерение в этих поляризациях.

Рупорная антенна ETS-Lindgren 3164-03 может использоваться не только как приемная антенна, но и как передающая антенна при правильной ре-конфигурации.

Антенна имеет максимальную входную мощность 200 Вт.

Оснащение системы

Системы ETS-Lindgren серии AMS-8000 для проведения измерений могут быть объединены с различной радиочастотной аппаратурой.

При необходимости система серии AMS-8000 может быть сконфигурирована специально для выполнения универсальных антенных измерений.

Для этого используется векторный многоканальный анализатор цепей.

Измеритель мощности или анализатор спектра может быть использован в качестве приемника для активных антенных измерений.

Для обеспечения приемо-передаточного канала связи измерений возможно добавление третьей антенны и цифровой коммуникации анализатора.

Программное обеспечение

Программное обеспечение ETS-Lindgren AMS-9000 управляет процессом антенных измерений, в том числе измерений азимутальной диаграммы направленности антенны, полной сферической диаграммы направленности и пр.

Последующая обработка предполагает расчет коэффициента усиления, диаграммы направленности, эффективности излучения, общей излучаемой мощности, изотропной чувствительности.

Отличные графические возможности системы AMS-8600 позволяют отображать полученные данные в 2D и 3D режимах.

Все табличные данные могут быть экспортироваться в Excel, а отчеты - в файлы PDF или сохраняться RTF формате для импорта Word.

Обучение

ETS-Lindgren предлагает проведение обучения касающегося работы с устройствами позиционеров, контроллера позиционеров, программного обеспечения.

Обучение предполагает также ознакомление с основами антенных измерений.

Техническая. Консультационная поддержка и обновления будут предоставляться производителем ETS-Lindgren в течение года.

За ежегодный взнос возможна расширенная техническая поддержка системы AMS-8600.
