Тестовая система AMS-8050

тест-камера AMS-8050


Особенности системы AMS-8050


• Эффективное измерение ДНА:

- 2D/3D диаграммы направленности антенны;

- EIRP, TRP;

- EIS, TIS;

- TIS, EIRP;

- NHPIS, NHPRP.

• Идеально подходит для предварительного тестирования на совместимость.

• Компактный корпус.

• Передвижная конструкция с колесиками.

• Не требуется специального монтажа.

• Программное обеспечение EMQuest™ для сбора и анализа данных.

• Производство AMS-8050: ETS-Lindgren.



Цена по запросу, e-mail: info@ems-kamera.ru

Описание системы AMS-8050

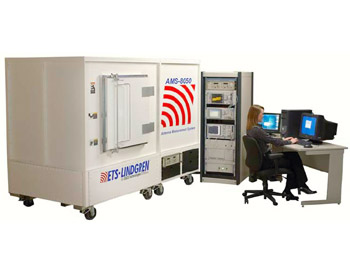

AMS-8050 - система ETS-Lindgren, представляющая собой безэховую РЧ камеру, предназначенную для измерения характеристик антенн (диаграммы направленности антенн), а также для тестирования беспроводных устройств.

Тестирования могут использоваться не только для определения соответствия устройства заданным параметрам, предварительной сертификации, но и для создания прототипов, проверки производительности и прочее.

Тестовый бокс AMS-8050 – это передвижная, автономная, компактная конструкция на колесах, которую удобно транспортировать, перемещать внутри помещений или по зданию.


Измерения


Система AMS-8050 ETS-Lindgren отлично справляется с проведением сертификационных испытаний.

Измерения в AMS-8050 производительности ОТА подобны измерениям, сделанным в больших безэховых камерах.


Компактность


Компактные камеры AMS-8050 идеально подходят в случаях, когда есть пространственное ограничение.

Тест камеру ETS-Lindgren модели AMS-8050 возможно использовать в качестве самостоятельной тестовой лаборатории для быстрых измерений, в том числе на OTA производительность, малых беспроводных устройств и мобильных телефонов.


Автономная подвижная система


Конструкция автономной системы AMS-8050 имеет подвижные шасси, которые дают возможность легко транспортировать и перемещать систему.

Все компоненты конструкции, различные приспособления и хранилища данных находятся в единой системе, что делает возможным использовать AMS-8050 для многократных исследований и измерений.


Простая установка системы


Система AMS-8050 (ETS-Lindgren) легко устанавливается на новые или уже существующие конструкции.

Кроме того, систему AMS-8050 в сборе (с шасси) удобно передвигать.


Программа EMQuest


Тестовая система AMS-8050 управляется с помощью универсальной программы EMQ-100.

Программное обеспечение EMQ-100 поддерживает быстрое проведение тестов и измерения ДНА.

ПО EMQuest позволяет обеспечить автоматизированный процесс тестирования и измерений как активных, так и пассивных антенн.

Последующая обработка и анализ полученных данных включают расчеты параметров направленности, излучению, усилению антенн, их КПД, общей излучаемой мощности, суммарной изотропной чувствительности.

Расширенные возможности графики позволяют отображать полученные данные в 2D и 3D форматах, а также осуществлять их экспорт в ПО Microsoft ExcelTM, PDF-файлы или сохранять файлы в формате RTF.


Приложения


Система ETS-Lindgren AMS-8050 позволяет эффективно проводить измерения:

• полностью автоматизированные 2-D (полярные) и 3-D (сферические) измерения ДНА

• общую излучаемую мощность (TRP)

• изотропно-излучаемую мощность (EIRP)

• суммарную изотропную чувствительность (TIS)

• изотропную чувствительность (EIS)

• излучаемую по горизонтали мощность (NHPRP)

• изотропную чувствительность по горизонтали (NHPIS)


система AMS-8050

Схема системы

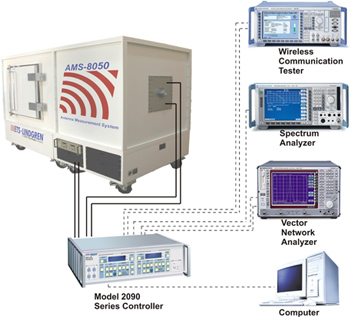

Вид безэховой камеры AMS-8050 и измерительного оборудования: ПК, тестер, анализатор спектра, векторный сетевой анализатор, контроллер 2090 контроллер-OPT1 (входит в комплект системы).



габариты AMS-8050

Примечание

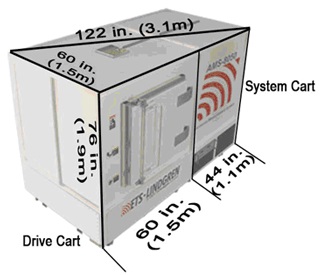

Указаны минимальные размеры тест-системы AMS-8050 (с наименьшими зазорами), которые позволяют легко перемещать ее через дверные проемы и коридоры. Однако систему AMS-8050 всегда можно разделить на две части.



ВНИМАНИЕ!

Во время транспортировки системы необходимо учитывать размеры погрузчика, лифта. Грузоподъемность должна быть не менее 816,5 кг.



Конфигурация AMS-8050


Стандартная конфигурация


• Внешние размеры камеры - 2,52 м x 1,42 м x 1,88 м

• Полностью безэховая испытательная камера с РЧ экранированной дверью размером 76,2 см x 76,2 см

• Вес камеры – около 816,5 кг

• Фильтра для оборудования и устройства для розеток

• Фильтр для электропривода

• Разъем N-типа

• Разъем SMA для позиционера

• Комплект (феррит, кабель) для полного 3-D пассивного тестирования

• RF подключение кабелей (до RF Switch)

• Антенна с двойной поляризацией (700 МГц - 10 ГГц)

• Передающая антенна (крепится в камере сверху)

• ПО EMQuest™ EMQ-100 для измерения ДНА (диаграммы направленности антенны)

• Много-осевой позиционер (MAPS)

• Контроллер для позиционеров ETS-Lindgren - 2090-OPT

• Приспособление для калибровки (без вертикальных и горизонтальных потерь)

• Свободное место для крепления антенны

• Обучающий видео курс

• Базовые настройки и калибровки


Опции


• CTIA совместимый с креплением манекена головы «Сэм Фантом», что соответствует размерам IEEE/CENELEC


опции AMS-8050

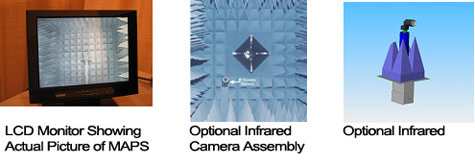

• Инфракрасные камеры (монитор, фильтр питания, необходимые кабели)


опции AMS-8050

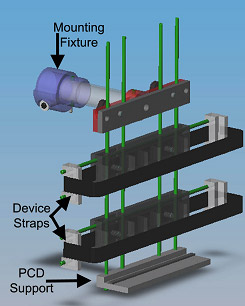

• Портативное вычислительное устройство (PCD) , подключающееся к небольшому ноутбуку или планшетному устройству. Предельные габариты вмещающегося устройства: вес до 6,8 кг, размер до 11,4/35,5/39,3 см.


опции AMS-8050






















• Дополнительный диполь серии 3126 для точной калибровки


• Дополнительные диапазоны для пользователя (под заказ)


Характеристики AMS-8050


Физические характеристики


Внешние размеры корпуса камеры: длина/ширина/высота – 2,6м/1,5м/1,9м

Внутренний размер камеры: длина/ширина/высота – 2,52м/1,42м/1,88м

Вес: 816,5 кг


Технические характеристики


Антенна

Модель: двойная поляризация

Диапазон частот: 700 МГц - 10 ГГц

Длина пути: 1,5м


Мульти-осевой позиционер

Точность: 0,2 град

Разрешение: 0,1 град

Защитный экран: >90 дБ


Электрические характеристики


Система привода 8050

Напряжение: 208/240 В

Гц/А: 50/60 Гц, 10 A

Тип вилки: NEMA 6-15


Оборудование/DUT 8050

Напряжение: 115/230 В

Гц/А: 50/60 Гц, 5 A

Тип вилки: NEMA 5-15
